LM4871MMX/NOPB

• 无需输出耦合电容器、自举电容器或缓冲电路
• 单位增益稳定

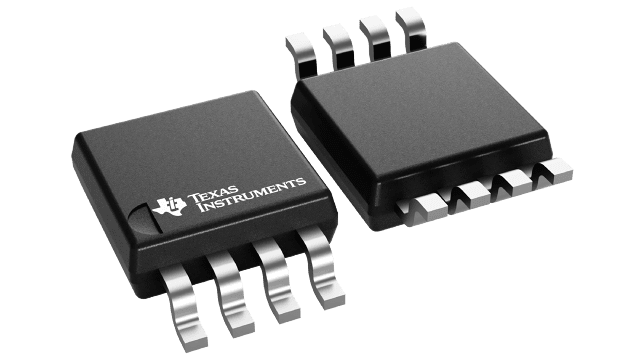

• WSON、VSSOP、SOIC 或 PDIP 封装
• 外部增益配置能力
• 与 LM4861 引脚兼容

• 10% THD+N，1kHz 时的 PO
  • LM4871LD：3Ω、4Ω负载；3W（典型值），
    2.5 瓦（典型值）
  • 所有其他 LM4871 封装：8Ω 负载
    1.5 瓦（典型值）
• 关断电流 0.6µA（典型值）
• 电源电压范围 2.0V 至 5.5 V
• 1kHz 时 1W 连续平均输出功率（8Ω）的 THD 为 0.5%（最大）

LM4871是一款单声道桥接音频功率放大器，采用5V电源供电时，能够向3Ω负载提供3W的连续平均功率，且总谐波失真(THD)小于10% (见注释)。为了节省便携式应用的功耗，LM4871的微功耗关断模式(I 问  = 0.6µA，典型值）在V DD  被施加到 SHUTDOWN 引脚。

Boomer 音频功率放大器专为提供高功率、高保真音频输出而设计。它们只需极少的外部元件，并采用 2.0V 至 5.5V 的低电源电压工作。由于 LM4871 无需输出耦合电容、自举电容或缓冲网络，因此非常适合需要极小体积和重量的低功耗便携式系统。

LM4871 的其他功能包括热关断保护、单位增益稳定性和外部增益设置。

笔记 ：正确安装到电路板上的 LM4871LD 可在 3Ω 负载下输出 3W 功率（总谐波失真 (THD) 为 10%）。LM4871 的其他封装选项可在 8Ω 负载下输出 1.5W 功率（总谐波失真 (THD) 为 10%）。有关 LM4871LD、LM4871MM、LM4871M 和 LM4871N 的更多信息，请参阅相关部分。
