LMH1980MM/NOPB

• NTSC、PAL、480I/P、576I/P、720P、1080I/P/PsF 和多种 VESA 兼容定时格式的模拟视频同步分离
• 复合视频 (CVBS)、S-Video (Y/C) 和分量视频 (YP B 磷 R /GBR) 和 PC 图形 (RGsB) 接口
• 兼容 SD/PC 双电平同步和 HD 三电平同步
• 复合、水平和垂直同步输出
• 突发/后沿定时、奇数/偶数场和 HD 检测标志输出
• 自动视频格式检测
• 0.5 至 2 V 视频输入的固定电平同步切片 聚丙烯
• 3.3V 至 5V 电源操作

LMH1980 是一款自动检测 SD/HD/PC 视频同步分离器，非常适合用于各种视频应用，例如汽车 LCD 显示器、视频捕捉和编辑设备、监控和安全设备以及机器视觉和检查系统。

LMH1980 接受具有双级或三级同步的模拟视频输入信号，并自动检测视频格式，无需外部 R 放  其他同步分离器（例如：LM1881）所需的电阻调整。输出提供CMOS逻辑的定时信号，包括复合同步、水平同步和垂直同步、突发/后沿定时以及奇/偶场输出。  高清  标志输出（引脚5）仅当检测到具有三电平同步的有效高清视频输入时才提供逻辑低信号。  高清  该标志可用于在检测到高清视频时禁用外部开关控制的标清色度滤波器，或在检测到标清视频时启用该滤波器。对于具有双电平同步且不带垂直锯齿脉冲的非标准视频，将输出默认垂直同步脉冲，并且在垂直同步间隔期间不会输出水平同步脉冲。

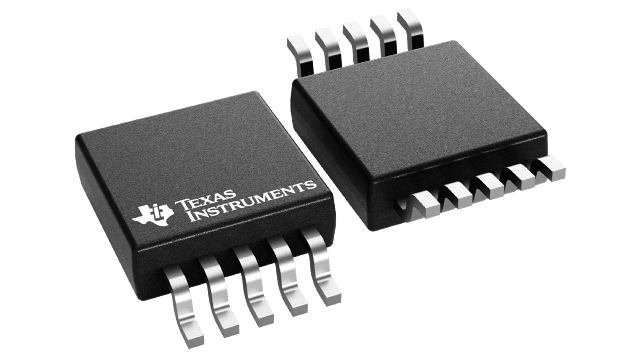

LMH1980 采用节省空间的 10 引脚 Mini-SO 封装 (VSSOP)，工作温度范围为 −40 °C至+85 °C.
