LMH2100TMX/NOPB

• 电源电压：2.7 V 至 3.3 V
• 输出电压：0.3V 至 2V
• 40dB 线性 dB 功率检测范围
• 关闭
• 50 MHz 至 4 GHz 多频段操作
• 0.5dB 精确温度补偿
• 外部可配置输出滤波器带宽

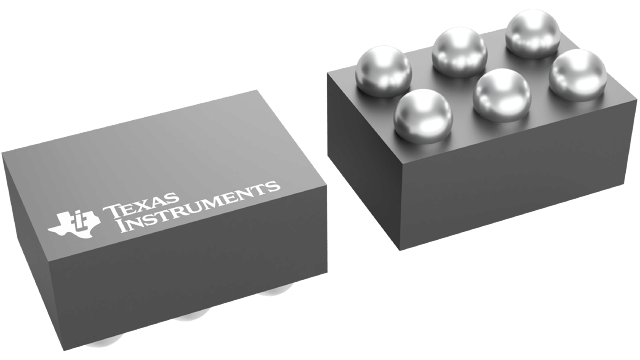

• 0.4mm间距DSBGA封装

LMH2100 是一款 40 dB 射频功率检测器，适用于 CDMA 和 WCDMA 应用。该器件的射频频率范围为 50 MHz 至
4 GHz。它提供精确的温度和电源补偿输出电压，该输出电压与射频输入功率（dBm）呈线性关系。该电路采用2.7 V至3.3 V单电源供电。

LMH2100 的射频功率检测范围为 -45 dBm 至 -5 dBm，非常适合直接与 30 dB 定向耦合器配合使用。输出信号的额外低通滤波可通过外部电阻和电容实现。图 1 展示了一款带有附加输出低通滤波器的检波器。滤波器频率通过 R 设置。 秒  和C 秒 。

图中所示为带有附加反馈低通滤波器的检波器。电阻R 磷  是可选的，并且会降低Trans阻抗增益（R 反式 ）。滤波频率由C设定 磷 //C 反式  和 R 磷 //R 反式 。

当 Enable = 高电平时，设备处于激活状态；否则，设备处于低功耗关断模式。为了节省功耗并防止外部滤波电容放电，关断期间输出 (OUT) 为高阻态。
