LMH2110TMX/NOPB

• 宽电源范围：2.7 V 至 5 V
• 对数均方根响应
• 45dB 线性功率检测范围
• 50 MHz 至 8 GHz 多频段操作
• LOG 一致性优于 ±0.5 分贝
• 高度不敏感的温度， ±0.25 分贝
• 调制独立响应，0.08 dB
• 最小斜率和截距变化
• 关机功能

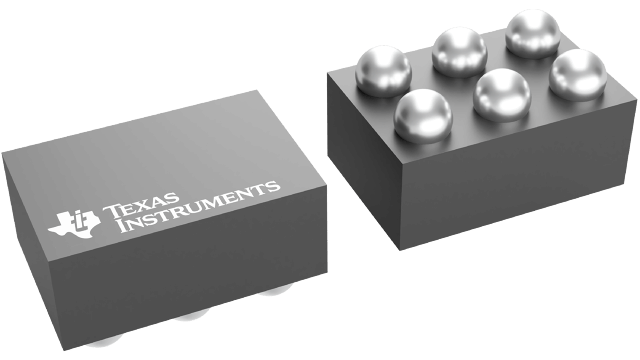

• 微型 6 凸块 DSBGA 封装

LMH2110 是一款 45 dB 对数 RMS 功率检波器，尤其适用于精确测量峰均比较大的调制射频信号（即信号包络变化较大）。此类信号常见于 W-CDMA 和 LTE 手机中。其 RMS 测量拓扑结构本身就确保了测量对调制不敏感。

该器件的射频频率范围为 50 MHz 至 8 GHz。它提供精确的、不受温度和电源影响的输出电压，该输出电压与射频输入功率（以 dBm 为单位）呈线性关系。LMH2110 器件具有出色的对数响应一致性，仅使用斜率和截距即可轻松集成，从而显著减少了校准工作量。该器件采用 2.7 V 至 5 V 单电源供电。LMH2110 的射频功率检测范围为 –40 dBm 至 5 dBm，非常适合与定向耦合器配合使用。或者，也可以使用电阻分压器。

EN = 高电平时，器件处于有效状态；否则，器件处于低功耗关断模式。为了节省功耗并防止外部滤波电容放电，关断期间输出 (OUT) 为高阻态。
