LMH5401IRMSR

• 增益带宽积 (GBP)：8 GHz
• 出色的线性性能：
  直流至 2 GHz，G = 12 dB
• 转换速率：17,500 V/µs
• 低 HD2、HD3 失真
  (1伏 聚丙烯 ，200 Ω，DE-DE，G = 12 dB）：
  • 100 MHz：HD2 为 –104 dBc，HD3 为 –96 dBc
  • 200 MHz：HD2 为 –95 dBc，HD3 为 –92 dBc
  • 500 MHz：HD2 为 –80 dBc，HD3 为 –77 dBc
  • 1 GHz：HD2 为 –64 dBc，HD3 为 –58 dBc
• 低 IMD2、IMD3 失真
  (2 伏 聚丙烯 ，200 Ω，DE-DE，G = 12 dB）：
  • 200 MHz：IMD2 为 –96 dBc，IMD3 为 –95 dBc
  • 500 MHz：IMD2 为 –80 dBc，IMD3 为 –83 dBc
  • 1 GHz：IMD2 为 –70 dBc，IMD3 为 –63 dBc
• 输入电压噪声：1.25 nV/√ 赫兹
• 输入电流噪声：3.5 pA/√ 赫兹
• 支持单电源和双电源供电
• 功耗：55毫安
• 断电功能

LMH5401 是一款超高性能差分放大器，专为射频 (RF)、中频 (IF) 或高速直流耦合时域应用而优化。该器件非常适合在驱动模数转换器 (ADC) 时可能需要单端转差分 (SE-DE) 的直流或交流耦合应用。LMH5401 在 SE-DE 或差分转差分 (DE-DE) 模式下工作时，产生的二阶和三阶失真非常低。

该放大器针对 SE-DE 和 DE-DE 系统进行了优化。该器件拥有前所未有的可用带宽，从 DC 到 2 GHz。LMH5401 可用于信号链中的 SE-DE 转换，无需外部平衡-不平衡转换器，适用于测试与测量、宽带通信和高速数据采集等各种应用。

共模参考输入引脚使放大器输出共模与 ADC 输入要求保持一致。可选择 3.3 V 至 5 V 之间的电源，并支持双电源供电（根据应用需要）。此外，还提供省电功能以节省功耗。

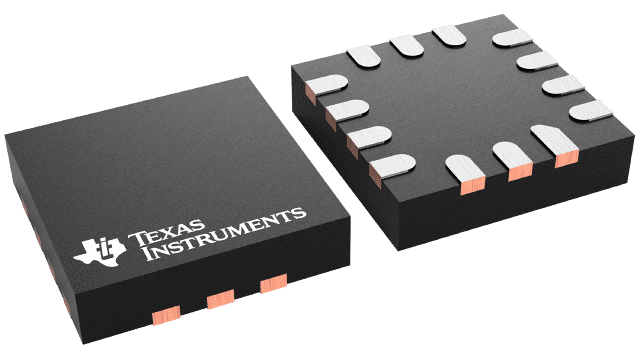

当使用 5 V 电源供电时，仅需 275 mW 的极低功耗即可实现这一性能水平。该器件采用德州仪器 (TI) 先进的互补 BiCMOS 工艺制造，并采用节省空间的 UQFN-14 封装，以实现更高的性能。
