LMK00308SQ/NOPB

• 3:1 输入多路复用器：
  • 两个通用输入工作频率高达 3.1 GHz，可接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或单端时钟
  • 一个晶体输入可接受 10 至 40 MHz 晶体或单端时钟
• 两个组，每个组有 4 个差分输出：
  • LVPECL、LVDS、HCSL 或 Hi-Z（每个组可选）
  • LVPECL 与 LMK03806 时钟源在 156.25 MHz 时的附加抖动：
    • 20 fs RMS（10 kHz 至 1 MHz）
    • 51 fs RMS（12 kHz 至 20 MHz）
• 高 PSRR：156.25 MHz 时为 -65 / -76 dBc (LVPECL/LVDS)
• 具有同步使能输入的 LVCMOS 输出
• 引脚控制配置
• 五 抄送  核心电源：3.3 V ±5%
• 3 独立 V 首席商务官  输出电源：3.3 V/2.5 V ±5%
• 工业温度范围：-40 °C至+85 °碳

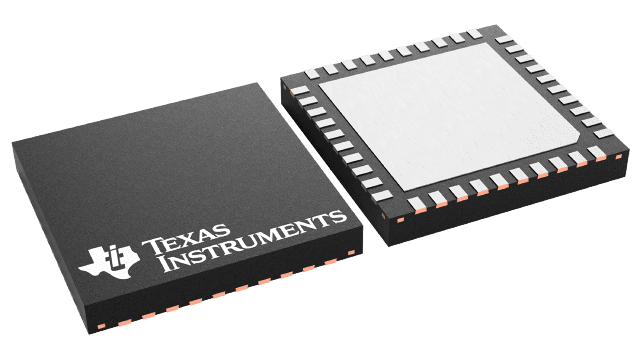

• 40 引脚 WQFN（6 毫米 ×6毫米）

LMK00308 是一款 3 GHz、8 输出差分扇出缓冲器，旨在实现高频、低抖动时钟/数据分配和电平转换。输入时钟可从两个通用输入或一个晶振输入中选择。所选输入时钟分配至两组 4 路差分输出和一个 LVCMOS 输出。两个差分输出组均可独立配置为 LVPECL、LVDS 或 HCSL 驱动器，或禁用。LVCMOS 输出具有同步使能输入，可在启用或禁用时实现无短脉冲操作。LMK00308 采用 3.3 V 内核电源和 3 个独立的 3.3 V/2.5 V 输出电源供电。

LMK00308 具有高性能、多功能性和功效，使其成为替代固定输出缓冲设备的理想选择，同时还能增加系统时序裕度。
