LMK6CE05000CDLFR

• 高性能差分和单端输出振荡器，支持以下范围内的任意固定频率：
  • LMK6D：1MHz至400MHz，LVDS输出
  • LMK6H：1MHz 至 400MHz，HCSL 输出
  • LMK6P：1MHz 至 400MHz，LVPECL 输出
  • LMK6C：1MHz至200MHz，LVCMOS输出
• 超低抖动：
  • LMK6D/LMK6H/LMK6P：156.25MHz（12kHz 至 20MHz）时 RMS 抖动典型值为 100fs / 最大为 125fs
  • LMK6C：100MHz（12kHz 至 20MHz）时 RMS 抖动典型值为 350fs / 最大为 500fs
  • LMK6H：符合 PCIe Gen 1 至 Gen 7 标准
• ±总频率稳定度为 25ppm，包括 10 年老化和所有其他因素

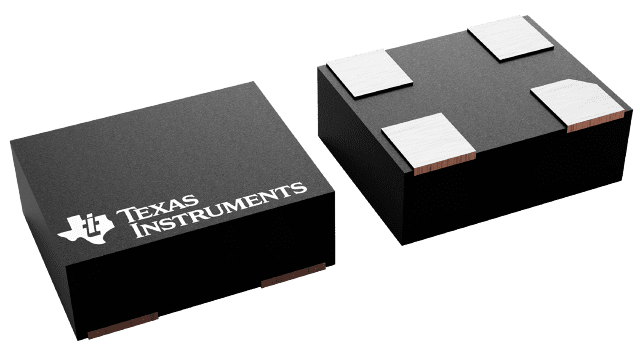

• 最小的行业标准 DLE 和 DLF 封装
• 支持扩展工业温度等级：
  • LMK6P/LMK6D/LMK6H：-40 °摄氏度至 85 °碳
  • LMK6C：–40 °C至105 °碳
• 集成 LDO，具有强大的电源噪声免疫力：
  • 500kHz 纹波时 PSRR 为 –72dBc
• 启动时间：
• 标准频率：
  • LVCMOS（MHz）：1、2.04、4、8.192、10、12、12.288、16、19.2、20、23.5、24、24.57、25、25.6、26、26.21、27、28.12、32.768、33.333、40、48、49.15、50、54、60、65.53、66、74.25、76.8、80、100、108、125、133.330 和 156.25
  • 差分 (MHz)：25、26、32.5、50、51.84、54、65、76.8、80、100、108、122.88、125、133.330、148.35、148.5、150、155.52、156.25、161.1328125、200、312.5 和 400
• 器件支持 1MHz 至 400MHz 之间的任何频率。如需任何频率和样品，请联系 TI 代表。

德州仪器的体声波（ 体声波 ) 是一种微谐振器技术，可将高精度 BAW 谐振器直接集成到具有超低抖动时钟电路的封装中。与其他基于硅的制造工艺一样，BAW 完全在 TI 工厂设计和制造。

LMK6x 器件是一款超低抖动、固定频率振荡器，集成 BAW 作为谐振器源。该器件已根据特定工作模式进行工厂编程，包括频率、电压、输出类型和功能引脚。LMK6x 配备高性能小数分频器，能够产生指定范围内的任意频率，从而提供满足所有频率需求的单一器件系列。

该器件的高性能时钟、机械稳定性、灵活性和小型封装选项专为电信、数据和企业网络以及工业应用中使用的高速 SERDES 中的参考和核心时钟而设计。
