LMV225TLX/NOPB

• 30 dB 线性 dB 功率检测范围
• 输出电压范围 0.2 至 2V
• 逻辑低关断
• 450 MHz 至 2000 MHz 多频段操作
• 精确的温度补偿
• 套餐：

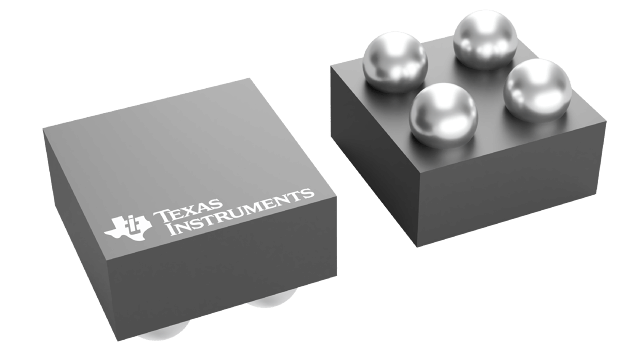

  • DSBGA 薄型 1.0 毫米 x 1.0 毫米 x 0.6 毫米
  • DSBGA 超薄 1.0 毫米 x 1.0 毫米 x 0.35 毫米
  • WSON 2.2 毫米 x 2.5 毫米 x 0.8 毫米（LMV225 和 LMV228）

LMV225/LMV226/LMV228 是 30 dB 射频功率检测器，适用于 CDMA 和 WCDMA 应用。该器件的射频频率范围为 450 MHz 至 2 GHz。它提供精确的温度和电源补偿输出电压，该输出电压与射频输入功率 (dBm) 呈线性关系。该电路采用 2.7V 至 5.5V 单电源供电。LMV225/LMV226/LMV228 集成滤波器，用于对 CDMA 信号进行低纹波平均功率检测，动态范围为 30 dB。可使用单个外部电容进行额外的滤波。

LMV225 的射频功率检测范围为 -30 dBm 至 0 dBm，非常适合直接与电阻抽头配合使用。LMV226/LMV228 的检测范围为 -15 dBm 至 15 dBm，旨在与定向耦合器配合使用。LMV226 配备缓冲输出，适用于 GSM、EDGE、GPRS 和 TDMA 应用。

当 Enable = HI 时，设备处于活动状态，否则处于低功耗关断模式。关断期间，输出将为低电平。输出电压范围为 0.2V 至 2V，并可按比例缩小以满足 ADC 输入范围要求。

LMV225/LMV226/LMV228 功率检测器采用 1.0 mm x 1.0 mm x 0.6 mm 薄型 DSBGA 封装和 1.0 mm x 1.0 mm x 0.35 mm 超薄型 DSBGA 封装。LMV225 和 LMV228 还采用 2.2 mm x 2.5 mm x 0.8 mm WSON 封装。
