LMX2470SLEX/NOPB

• 低带内相位噪声和低分数杂散
• 12 位或 22 位可选分数模量
• 高达 4 阶可编程 Delta-Sigma 调制器
• 增强型防循环滑移快速锁电路
  • 快锁
  • 减少周跳
  • 集成超时计数器
• 数字锁定检测输出
• 预分频器允许较宽范围的 N 值
  • 射频锁相环：16/17/20/21
  • 中频锁相环 (PLL)：8/9 或 16/17
• 晶体参考频率高达 110 MHz
• 片上晶体参考频率倍增器。
• 相位比较频率高达 30 MHz
• 硬件和软件掉电控制
• 超低消耗：我 抄送  = 4.1 mA（典型值）

LMX2470是一款低功耗、高性能delta-sigma小数N分频PLL，并带有辅助整数N分频PLL。该器件采用TI先进的BiCMOS工艺制造。

采用 delta-sigma 架构，分数杂散补偿是通过 delta-sigma 调制器的噪声整形能力和 PLL 环路滤波器固有的低通滤波功能实现的。较低频率的分数杂散被推至环路带宽之外的较高频率。与模拟补偿不同，LMX2470 采用的数字反馈技术对温度变化和晶圆加工过程中的变化具有很强的抵抗力。采用 delta-sigma 架构，将近场杂散和相位噪声能量推至较高频率的能力直接取决于调制器阶数。阶数越高，这些能量就越能扩散到更高的频率。LMX2470 具有最高阶为 4 的可编程调制器，这使得设计人员能够选择最佳调制器阶数以满足系统的相位噪声、杂散和锁定时间要求。

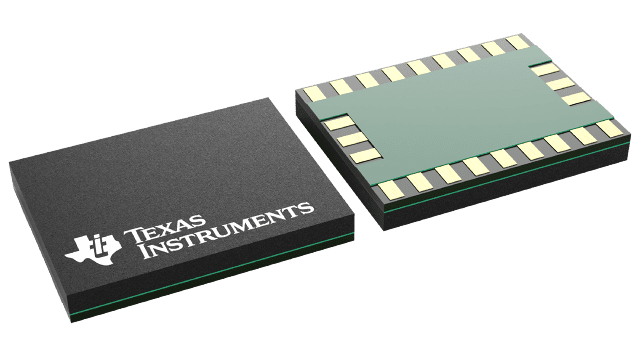

编程快捷简便。串行数据通过三线 MICROWIRE 接口（数据、时钟、负载使能）传输到 LMX2470。标称电源电压为 2.5 V。LMX2470 在 2.5 V 时的典型电流消耗为 4.1 mA。LMX2470 采用 24 引脚 3.5 x 4.5 x 0.6 mm 封装。
