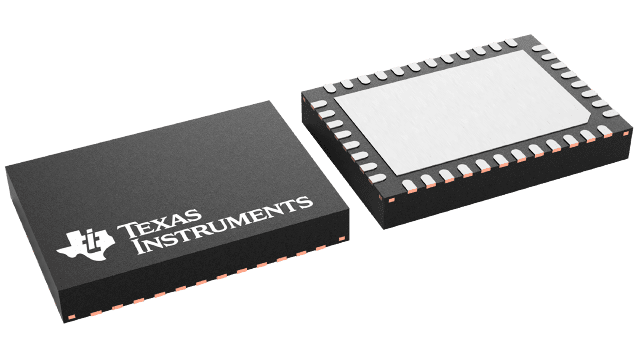

MCF8315A1VRGFR

• 集成无传感器电机控制算法的三相 BLDC 电机驱动器
  • 无代码磁场定向控制 (FOC)
  • 模拟、PWM 和基于频率的速度输入模式：仅当 MCF8315A 配置为待机设备 (DEV_MODE = 0b) 时可用
  • 基于 I 2C 的速度输入模式：在睡眠（DEV_MODE = 1b）和待机设备（DEV_MODE = 0b）中均可用。
  • 使用电机参数提取工具（MPET）进行离线电机参数测量
  • 5 点可配置速度配置文件支持
  • 通过正向再同步和反向驱动支持风车
  • 防电压浪涌（AVS）保护
  • 通过自动死区时间补偿改善声学性能
• 工作电压：4.5 至 35 V（绝对最大电压：40 V）
• 高输出电流能力：4A 峰值
• 低 MOSFET 导通电阻
  • TA = 25 时的 R DS(ON) (HS + LS) °C：240mΩ（典型值）
• 低功耗睡眠模式：参考
  • VVM = 24V、TA = 25 时为 5μA（最大值） °碳
• 速度环精度：内部时钟 3%，外部时钟参考 1%
• 支持高达 75 kHz 的 PWM 频率，以支持低电感电机
• 不需要外部电流检测电阻；使用内置电流检测
• 内置 3.3 V、20 mA LDO 稳压器
• 内置 3.3 V/5 V、170 mA 降压稳压器
• 专用 DRVOFF 引脚用于禁用（Hi-Z）输出
• 用于缓解 EMI 的扩频和转换率
• 集成保护功能套件
  • 电源欠压锁定 (UVLO)
  • 电源过压保护 (OVP)
  • 电机锁定检测（5 种不同类型）
  • 过流保护（OCP）
  • 热警告和关断（OTW/TSD）
  • 故障状态指示引脚（nFAULT）
  • 通过 I2C 接口进行可选故障诊断

MCF8315A 为驱动 12 至 24 V 速度控制型无刷直流电机 (BLDC) 或永磁同步电机 (PMSM)（峰值电流高达 4 A）的客户提供了单芯片、无需代码的无传感器 FOC 解决方案。MCF8315A 集成三个 ½ 桥，具有 40 V 绝对最大电压和 240 mΩ 低导通电阻 (RDS(ON))（高端 + 低端 FET）。MCF8315A 集成电源管理电路，包括一个电压可调的降压稳压器（3.3 V / 5 V，170 mA）和一个 LDO（3.3 V / 20 mA），可用于为外部电路供电。

FOC 算法配置可存储在非易失性 EEPROM 中，配置完成后设备即可独立运行。该设备通过 PWM 输入、模拟电压、变频方波或 I²C 命令接收速度命令。MCF8315A 集成了大量保护功能，旨在保护设备、电机和系统免受故障事件的影响。
