MSP430F2001IRSAR

• 低电源电压范围：1.8 V 至 3.6 V
• 超低功耗
  • 活动模式：1 MHz、2.2 V 时为 220 µA
  • 待机模式：0.5 µA
  • 关闭模式（RAM 保留）：0.1 µA
• 五种省电模式
• 待机模式快速唤醒时间少于 1 µs
• 16 位 RISC 架构，62.5ns 指令周期时间
• 基本时钟模块配置：
  • 内部频率高达 16 MHz，具有四个校准频率 ±1%
  • 内部超低功耗低频振荡器
  • 32 kHz 晶振
  • 外部数字时钟源
• 具有两个捕获/比较寄存器的 16 位 Timer_A
• 用于模拟信号比较功能或斜率 A/D 的片上比较器 (MSP430F20x1)
• 具有内部参考、采样保持和自动扫描功能的 10 位 200ksps A/D 转换器 (MSP430F20x2)
• 具有差分 PGA 输入和内部参考的 16 位 Sigma-Delta A/D 转换器 (MSP430F20x3)
• 支持 SPI 和 I2C 的通用串行接口 (USI)（MSP430F20x2 和 MSP430F20x3）
• 掉电检测器
• 串行板载编程，无需外部编程电压，可编程代码由安全保险丝保护
• 带有 Spy-Bi-Wire 接口的片上仿真逻辑
• 家庭成员：
  • MSP430F2001：1KB + 256B 闪存，128B RAM
  • MSP430F2011：2KB + 256B 闪存，128B RAM
  • MSP430F2002：1KB + 256B 闪存，128B RAM
  • MSP430F2012：2KB + 256B 闪存，128B RAM
  • MSP430F2003：1KB + 256B 闪存，128B RAM
  • MSP430F2013：2KB + 256B 闪存，128B RAM

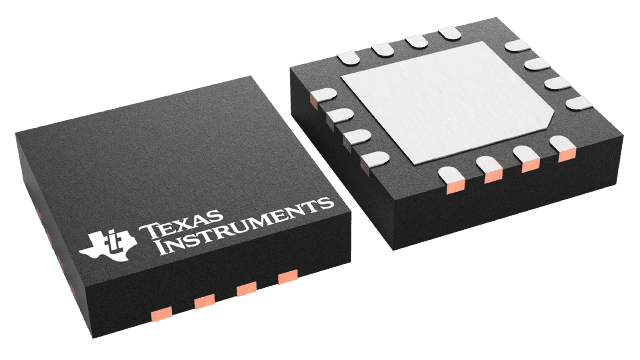

• 采用 14 引脚塑料小外形薄型封装 (TSSOP)、14 引脚塑料双列直插式封装 (PDIP) 和 16 引脚 QFN
• 如需完整的模块描述，请参阅 MSP430x2xx 系列用户指南 (SLAU144)

德州仪器 (TI) MSP430 系列超低功耗微控制器包含多款器件，配备不同的外设组合，适用于各种应用。该架构结合五种低功耗模式，经过优化，可在便携式测量应用中延长电池续航时间。该器件配备强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于最大限度地提高代码效率。数控振荡器 (DCO) 可在不到 1 µs 的时间内从低功耗模式唤醒到工作模式。

MSP430F20xx 系列是一款超低功耗混合信号微控制器，内置 16 位定时器和 10 个 I/O 引脚。此外，MSP430F20x1 还具有多功能模拟比较器。MSP430F20x2 和 MSP430F20x3 内置使用同步协议（SPI 或 I2C）的通信功能，并配备 10 位 A/D 转换器 (MSP430F20x2) 或 16 位 Σ-Δ A/D 转换器 (MSP430F20x3)。

典型应用包括传感器系统，用于捕获模拟信号，将其转换为数字值，然后处理数据以显示或传输到主机系统。独立的射频传感器前端是另一个应用领域。
