嵌入式微控制器
- 16 位 RISC 架构，最高频率 16 MHz
- 宽电源电压范围：3.6 V 至 1.8 V（最低电源电压受 SVS 电平限制，请参阅 SVS 规格）
优化的低功耗模式（3 V）
- 活动模式：120 µA/MHz
- 支持
  - 带 VLO 的 LPM3.5：1 µA
  - 实时时钟 (RTC) 计数器（LPM3.5，带 32768 Hz 晶振）：1 µA
- 关断 (LPM4.5)：34 nA（无 SVS）
高性能模拟
- 8通道10位模数转换器（ADC）
  - 集成温度传感器
  - 内部 1.5 V 基准电压源
  - 采样保持 200 ksps
- 增强型比较器 (eCOMP)
  - 集成6位DAC作为参考电压
  - 可编程滞后
  - 可配置高功率和低功率模式
低功耗铁电RAM（FRAM）
- 高达 3.75KB 的非易失性存储器
- 内置纠错码（ECC）
- 可配置写保护
- 程序、常量和存储的统一内存

87& 写入周期耐久性

抗辐射、无磁性

智能数字外设

一个带有三个捕获/比较寄存器的16位定时器(Timer_B3)
一个16位仅计数器RTC计数器
16位循环冗余校验器（CRC）

增强串行通信

增强型 USCI A (eUSCI_A) 支持 UART、IrDA 和 SPI

时钟系统（CS）

片上 32 kHz RC 振荡器 (REFO)
带有锁频环 (FLL) 的片上 16 MHz 数控振荡器 (DCO)
- ±室温下片内参考精度为 1%
片上极低频 10 kHz 振荡器 (VLO)
片上高频调制振荡器（MODOSC）
外部32 kHz晶体振荡器（LFXT）
可编程 MCLK 预分频器（1 至 128）
SMCLK 源自 MCLK，具有可编程预分频器 1、2、4 或 8

通用输入/输出和引脚功能

16 引脚封装，12 个 I/O
8 个中断引脚（P1 的 4 个引脚和 P2 的 4 个引脚）可以将 MCU 从 LPM 中唤醒
所有 I/O 均为电容式触摸 I/O

开发工具和软件（另请参阅工具和软件）

免费的专业开发环境
开发套件
- MSP-TS430PW20
- MSP‑FET430U20
- MSP‑EXP430FR2311
- MSP‑EXP430FR4133

家庭成员（另见设备比较）

MSP430FR2111：3.75KB 程序 FRAM，1KB RAM
MSP430FR2110：2KB 程序 FRAM，1KB RAM
MSP430FR2100：1KB 程序 FRAM，512 字节 RAM
MSP430FR2000：0.5KB 程序 FRAM，512 字节 RAM

封装选项

16 引脚：TSSOP（PW16）

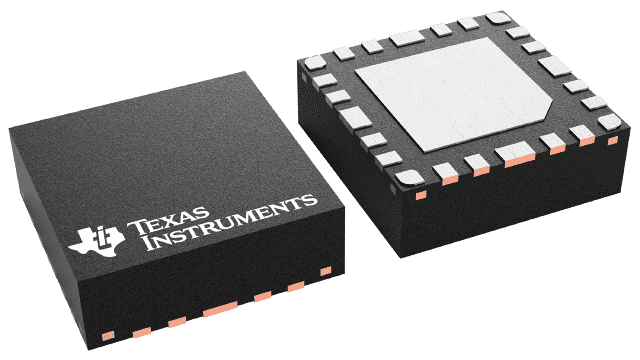

24 引脚：VQFN（RLL）

MSP430FR2000 的描述

MSP430FR2000 和 MSP430FR21xx 器件是 MSP430 的一部分 ™微控制器 (MCU) 价值线传感产品组合。这款超低功耗、低成本的 MCU 系列提供从 0.5KB 到 4KB 的 FRAM 统一存储器，并提供多种封装选择，包括小型 3 毫米 ×3 毫米 VQFN 封装。该架构、FRAM 和集成外设，结合丰富的低功耗模式，经过优化，可在便携式电池供电传感应用中延长电池寿命。MSP430FR2000 和 MSP430FR21xx 器件为 8 位设计提供了迁移路径，使其能够通过外设集成以及 FRAM 的数据记录和低功耗优势获得更多特性和功能。此外，使用 MSP430G2x MCU 的现有设计可以迁移到 MSP430FR2000 和 MSP430F21xx 系列，以提高性能并获得 FRAM 的优势。

MSP430FR2000 和 MSP430FR21xx MCU 配备强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于最大程度地提高代码效率。数控振荡器 (DCO) 还允许器件在通常不到 10 µs 的时间内从低功耗模式唤醒到活动模式。该 MCU 的功能集可满足从家电电池组和电池监控到烟雾探测器和健身配件等各种应用的需求。

MSP 超低功耗 (ULP) FRAM 微控制器平台将独特的嵌入式 FRAM 与全面的超低功耗系统架构相结合，使系统设计人员能够提高性能并降低能耗。FRAM 技术将 RAM 的低功耗快速写入、灵活性和耐用性与闪存的非易失性特性相结合。

MSP430FR2000 和 MSP430FR21x MCU 拥有丰富的硬件和软件生态系统支持，其中包含参考设计和代码示例，可帮助您快速启动设计。开发套件包括 MSP-EXP430FR2311 和 MSP430FR4133 LaunchPad ™开发套件和 MSP‑TS430PW20 20 引脚目标开发板。TI 还提供免费 MSP430Ware ™该软件是 Code Composer Studio 的一个组件 ™TI 资源管理器中的 IDE 桌面版和云版。MSP430 MCU 还拥有丰富的在线资料支持，例如我们的日常维护示例系列、MSP Academy 培训以及通过 TI E2E 提供的在线支持 ™支持论坛。

有关完整的模块描述，请参阅 MSP430FR4xx 和 MSP430FR2xx 系列用户指南。
