嵌入式微控制器
- 16 位 RISC 架构，最高频率 24 MHz
- 扩展温度：-40 °C至105 °碳
- 宽电源电压范围：3.6 V 至 1.8 V（工作电压受 SVS 电平限制，参见 V SVSH- 和 V SVSH+ 在 PMM、SVS 和 BOR )
优化的低功耗模式（3 V）
- 活动模式：142 µA/MHz
- 支持：
  - 带 32768 Hz 晶振的 LPM3：1.43 µA（启用 SVS）
  - 配备 32768 Hz 晶振的 LPM3.5：620 nA（启用 SVS）
- 关断 (LPM4.5)：42 nA（SVS 禁用）
低功耗铁电RAM（FRAM）
- 高达 32KB 的非易失性存储器
- 内置纠错码（ECC）
- 可配置写保护
- 程序、常量和存储的统一内存

39& 写入周期耐久性

抗辐射、无磁性

易于使用

20KB ROM库包括驱动程序库和FFT库

高性能模拟

一个12通道12位模数转换器(ADC)
- 内部共享参考电压（1.5、2.0 或 2.5 V）
- 采样保持 200 ksps
两个增强型比较器 (eCOMP)
- 集成 6 位数模转换器 (DAC) 作为参考电压
- 可编程滞后
- 可配置高功率和低功率模式
- 具有 100 纳秒快速响应时间
- 一个具有 1 µs 响应时间且功耗低至 1.5 µA
四个智能模拟组合 (SAC-L3)（仅限 MSP430FR235x 器件）
- 支持通用运算放大器 (OA)
- 轨到轨输入和输出
- 多种输入选择
- 可配置高功率和低功率模式
- 可配置的 PGA 模式支持
  - 同相模式： ×1、 ×2、 ×3、 ×5、 ×9， ×17， ×26， ×33
  - 反相模式： ×1、 ×2、 ×4、 ×8、 ×16， ×25岁， ×三十二
- 内置 12 位参考 DAC，用于偏移和偏置设置
- 具有可选参考的 12 位电压 DAC 模式

智能数字外设

三个 16 位定时器，每个定时器带有三个捕获/比较寄存器 (Timer_B3)
一个 16 位定时器，每个定时器有七个捕获/比较寄存器 (Timer_B7)
一个16位计数器实时时钟计数器(RTC)
16位循环冗余校验器（CRC）
中断比较控制器 (ICC) 支持嵌套硬件中断
32位硬件乘法器（MPY32）
曼彻斯特编解码器 (MFM)

增强串行通信

两个增强型 USCI_A (eUSCI_A) 模块支持 UART、IrDA 和 SPI
两个增强型 USCI_B (eUSCI_B) 模块支持 SPI 和 I&74

39&C

时钟系统（CS）

片上 32 kHz RC 振荡器 (REFO)
带有锁频环 (FLL) 的片上 24 MHz 数控振荡器 (DCO)
- ±室温下片内参考精度为 1%
片上超低频 10 kHz 振荡器 (VLO)
片上高频调制振荡器（MODOSC）
外部32 kHz晶体振荡器（LFXT）
高达 24 MHz 的外部高频晶体振荡器 (HFXT)
可编程的 MCLK 预分频器（1 至 128）
SMCLK 源自 MCLK，具有可编程预分频器 1、2、4 或 8

通用输入/输出和引脚功能

48 引脚封装，44 个 I/O
32 个中断引脚（P1、P2、P3 和 P4）可以将 MCU 从 LPM 中唤醒

开发工具和软件（另请参阅工具和软件）

LaunchPad ™开发套件 (MSP‑EXP430FR2355)
目标开发板 (MSP‑TS43048PT)
免费的专业开发环境

家庭成员（另见设备比较）

MSP430FR2355：32KB 程序 FRAM、512 字节数据 FRAM、4KB RAM
MSP430FR2353：16KB 程序 FRAM、512 字节数据 FRAM、2KB RAM
MSP430FR2155：32KB 程序 FRAM、512 字节数据 FRAM、4KB RAM
MSP430FR2153：16KB 程序 FRAM、512 字节数据 FRAM、2KB RAM

封装选项

48针：LQFP（PT）
40引脚：VQFN（RHA）
38 引脚：TSSOP（DBT）

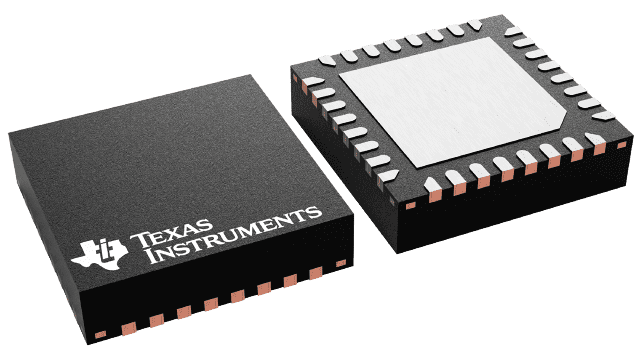

32引脚：VQFN（RSM）

MSP430FR2153 的说明

MSP430FR215x 和 MSP430FR235x 微控制器 (MCU) 是 MSP430 ™MCU 超低功耗低成本器件产品线，适用于传感和测量应用。MSP430FR235x MCU 集成四个可配置信号链模块（称为智能模拟组合），每个模块均可用作 12 位 DAC 或可配置可编程增益运算放大器，以满足系统的特定需求，同时减小 BOM 和 PCB 尺寸。该器件还包含一个 12 位 SAR ADC 和两个比较器。MSP430FR215x 和 MSP430FR235x MCU 均支持 -40 至 60 摄氏度的扩展温度范围。 °高达 105 °C，因此更高温度的工业应用可以受益于该器件的FRAM数据记录功能。更宽的温度范围使开发人员能够满足烟雾探测器、传感器发射器和断路器等应用的需求。

MSP430FR215x 和 MSP430FR235x MCU 配备强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于最大程度地提高代码效率。数控振荡器 (DCO) 使器件能够在通常不到 10 µs 的时间内从低功耗模式唤醒到活动模式。

MSP430 超低功耗 (ULP) FRAM 微控制器平台将独特的嵌入式 FRAM 与全面的超低功耗系统架构相结合，使系统设计人员能够提高性能并降低能耗。FRAM 技术将 RAM 的低功耗快速写入、灵活性和耐用性与闪存的非易失性特性相结合。

MSP430FR215x 和 MSP430FR235x MCU 拥有广泛的硬件和软件生态系统支持，其中包含参考设计和代码示例，可帮助您快速启动设计。开发套件包括 MSP-EXP430FR2355 LaunchPad ™开发套件和 MSP-TS430PT48 48 引脚目标开发板。TI 还提供免费的 MSP430Ware ™该软件是 Code Composer Studio 的一个组件 ™TI 资源管理器中的 IDE 桌面版和云版。MSP430 MCU 还通过 E2E 获得丰富的在线资料、培训和在线支持。 ™支持论坛。

有关完整的模块描述，请参阅 MSP430FR4xx 和 MSP430FR2xx 系列用户指南。
