嵌入式微控制器
- 16 位 RISC 架构，最高频率 16 MHz
- 宽电源电压范围：3.6 V 至 1.8 V（最低电源电压受 SVS 电平限制，请参阅 SVS 规格）
优化的低功耗模式（3 V）
- 活动模式：126 µA/MHz
- 待机：实时时钟 (RTC) 计数器（带 32768 Hz 晶体的 LPM3.5）：0.71 µA
- 关断 (LPM4.5)：32 nA（无 SVS）
高性能模拟
- 跨阻放大器 (TIA) （1）
  - 电流-电压转换
  - 半轨输入
  - 低泄漏负输入低至 5 pA，仅在 TSSOP16 封装上启用
  - 轨到轨输出
  - 多种输入选择
  - 可配置高功率和低功率模式
- 8通道10位模数转换器（ADC）
  - 内部 1.5 V 基准电压源
  - 采样保持 200 ksps
- 增强型比较器 (eCOMP)
  - 集成 6 位数模转换器 (DAC) 作为参考电压
  - 可编程滞后
  - 可配置高功率和低功率模式
- 智能模拟组合（SAC-L1）
  - 支持通用运算放大器
  - 轨到轨输入和输出
  - 多种输入选择
  - 可配置高功率和低功率模式
低功耗铁电RAM（FRAM）
- 高达 3.75KB 的非易失性存储器
- 内置纠错码（ECC）
- 可配置写保护
- 程序、常量和存储的统一内存

四十八

49& 写入周期耐久性

抗辐射、无磁性

智能数字外设

红外调制逻辑
两个 16 位定时器，每个定时器带有三个捕获/比较寄存器 (Timer_B3)
一个16位仅计数器RTC计数器
16位循环冗余校验器（CRC）

增强串行通信

增强型 USCI A (eUSCI_A) 支持 UART、IrDA 和 SPI
增强型 USCI B (eUSCI_B) 支持 SPI 和 I&48

49&C 支持重映射功能（参见信号描述）

时钟系统（CS）

片上 32 kHz RC 振荡器 (REFO)
带有锁频环 (FLL) 的片上 16 MHz 数控振荡器 (DCO)
- ±室温下片内参考精度为 1%
片上超低频 10 kHz 振荡器 (VLO)
片上高频调制振荡器（MODOSC）
外部32 kHz晶体振荡器（LFXT）
高达 16 MHz 的外部高频晶体振荡器 (HFXT)
可编程 MCLK 预分频器（1 至 128）
SMCLK 源自 MCLK，具有可编程预分频器 1、2、4 或 8

通用输入/输出和引脚功能

20 引脚封装，16 个 I/O
12 个中断引脚（P1 的 8 个引脚和 P2 的 4 个引脚）可以将 MCU 从 LPM 中唤醒
所有 I/O 均为电容式触摸 I/O

开发工具和软件

LaunchPad ™开发套件 (MSP‑EXP430FR2311)
目标开发板 (MSP‑TS430PW20)

家庭成员（另见设备比较）

MSP430FR2311：3.75KB 程序 FRAM 和 1KB RAM
MSP430FR2310：2KB 程序 FRAM 和 1KB RAM

封装选项

20引脚TSSOP（PW20）
16引脚TSSOP（PW16）
16引脚VQFN（RGY16）

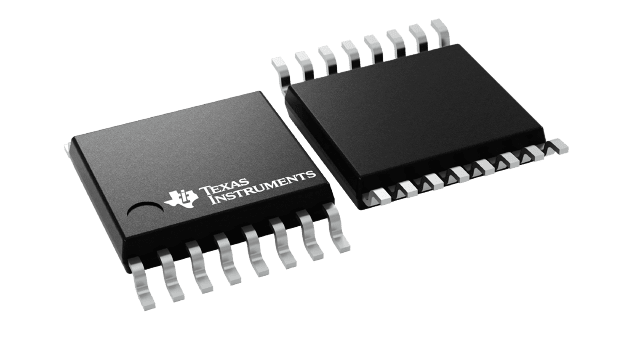

MSP430FR2311 的说明

MSP430FR231x FRAM 微控制器 (MCU) 是 MSP430 的一部分 ™MCU 超值系列传感器件。这些器件集成了可配置的低泄漏跨阻放大器 (TIA) 和通用运算放大器。这些 MCU 配备强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于最大程度地提高代码效率。数控振荡器 (DCO) 还允许器件在通常不到 10 µs 的时间内从低功耗模式唤醒到活动模式。这些 MCU 的功能集非常适合从烟雾探测器到便携式健康和健身配件的各种应用。

超低功耗 MSP430FR231x MCU 系列包含多款器件，这些器件均采用嵌入式非易失性 FRAM 和不同的外设组合，适用于各种传感和测量应用。其架构、FRAM 和外设，结合丰富的低功耗模式，经过优化，可在便携式和无线传感应用中延长电池寿命。FRAM 是一种非易失性存储器技术，它兼具 SRAM 的速度、灵活性和耐用性以及闪存的稳定性和可靠性，同时具有更低的总功耗。

MSP430FR231x MCU 拥有广泛的硬件和软件生态系统支持，其中包含参考设计和代码示例，可帮助您快速启动设计。开发套件包括 MSP-EXP430FR2311 LaunchPad ™开发套件和 MSP‑TS430PW20 20 引脚目标开发板。TI 提供免费的 MSP430Ware ™该软件是 Code Composer Studio 的一个组件 ™TI 资源管理器中的 IDE 桌面版和云版。MSP430 MCU 还通过 E2E 获得丰富的在线资料、培训和在线支持。 ™社区论坛。

有关完整的模块描述，请参阅 MSP430FR4xx 和 MSP430FR2xx 系列用户指南。
