嵌入式微控制器
- 16位RISC架构
- 时钟支持高达 16 MHz 的频率
- 宽电源电压范围：3.6 V 至 1.8 V（最低电源电压受 SVS 电平限制，请参阅 SVS 规格）
优化的超低功耗模式
- 活动模式：135 µA/MHz（典型值）
- 待机：LPM3.5，带有 32768 Hz 晶体的实时时钟 (RTC) 计数器：660 nA（典型值）
- 关断 (LPM4.5)：37 nA（无 SVS）
低功耗铁电RAM（FRAM）
- 高达 64KB 的非易失性存储器
- 内置纠错码（ECC）
- 可配置写保护
- 程序、常量和存储的统一内存

59& 写入周期耐久性

抗辐射、无磁性

智能数字外设

四个 16 位定时器，每个定时器带有三个捕获/比较寄存器 (Timer_A3)
一个带有七个捕获/比较寄存器的16位定时器(Timer_B7)
一个16位计数器RTC
16位循环冗余校验（CRC）

增强串行通信，支持引脚重映射功能

两个 eUSCI_A 支持 UART、IrDA 和 SPI
两个 eUSCI_B 支持 SPI 和 I&58

59&C

高性能模拟

一个 12 位模数转换器 (ADC)，最多 12 个通道
- 内部共享参考电压（1.5、2.0 或 2.5 V）
- 采样保持 200 ksps
一个增强型比较器 (eCOMP)
- 集成6位DAC作为参考电压
- 可编程滞后
- 可配置高功率和低功率模式

时钟系统（CS）

片上 32 kHz RC 振荡器 (REFO)，支持 1 µA
带有锁频环 (FLL) 的片上 16 MHz 数控振荡器 (DCO)
- ±室温下片内参考精度为 1%
片上超低频 10 kHz 振荡器 (VLO)
片上高频调制振荡器（MODOSC）
外部32 kHz晶体振荡器（LFXT）
可编程 MCLK 预分频器（1 至 128）
SMCLK 源自 MCLK，具有可编程预分频器 1、2、4 或 8

通用输入/输出和引脚功能

LQFP-48 封装上有 43 个 I/O
所有 GPIO 上的 43 个中断引脚可以将 MCU 从低功耗模式唤醒

开发工具和软件

开发工具
- 目标开发板 MSP‑TS430PT48A
- LaunchPad ™开发套件LP‑MSP430FR2476

家庭成员（另见设备比较）

MSP430FR2476：64KB 程序 FRAM、512B 信息 FRAM、8KB RAM
MSP430FR2475：32KB 程序 FRAM、512B 信息 FRAM、6KB RAM

封装选项

48针：LQFP（PT）
40引脚：VQFN（RHA）

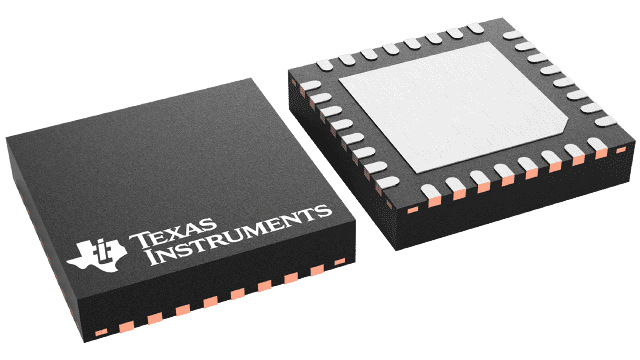

32引脚：VQFN（RHB）

MSP430FR2476 的说明

MSP430FR247x 微控制器 (MCU) 是 MSP430 ™MCU 超低功耗低成本器件产品线，适用于传感和测量应用。MSP430FR247x MCU 集成一个 12 位 SAR ADC 和一个比较器。MSP430FR247x MCU 支持从 -40 到 60 摄氏度的扩展温度范围。 °C 高达 105 °C，因此更高温度的工业应用可以受益于该设备的 FRAM 数据记录功能。

MSP430FR247x MCU 拥有广泛的硬件和软件生态系统支持，其中包含参考设计和代码示例，可帮助您快速启动设计。开发套件包含 MSP-TS430PT48 48 引脚目标开发板。TI 还提供免费的 MSP430Ware ™该软件是 Code Composer Studio 的一个组件 ™TI 资源管理器中的 IDE 桌面版和云版。MSP430 MCU 还拥有丰富的在线资料支持，例如我们的日常维护示例系列、MSP Academy 培训以及通过 TI E2E 提供的在线支持 ™支持论坛。

MSP430 超低功耗 (ULP) FRAM 微控制器平台将独特的嵌入式 FRAM 与全面的超低功耗系统架构相结合，使系统设计人员能够提高性能并降低能耗。FRAM 技术将 RAM 的低功耗快速写入、灵活性和耐用性与闪存的非易失性特性相结合。

TI MSP430 系列低功耗微控制器包含针对各种应用的不同外设组合。该架构结合丰富的低功耗模式，经过优化，可在便携式测量应用中延长电池寿命。该 MCU 配备强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于最大限度地提高代码效率。数控振荡器 (DCO) 使 MCU 能够在不到 10 µs（典型值）的时间内从低功耗模式唤醒到工作模式。

有关完整的模块描述，请参阅 MSP430FR4xx 和 MSP430FR2xx 系列用户指南。
