CapTIvate ™技术——电容式触摸
- 表现
  - 同时进行四次扫描的快速电极扫描
  - 支持高达 1024 点的高分辨率滑块
  - 接近感应
- 可靠性
  - 增强对电力线、射频和其他环境噪声的免疫力
  - 内置扩频、自动调谐、噪声过滤和去抖动算法
  - 实现可靠的触摸解决方案，具有 10 V RMS 共模噪声、4 kV 电快速瞬变和 15 kV 静电放电，符合 IEC-61000-4-6、IEC-61000-4-4 和 IEC-61000-4-2 标准
  - 减少射频辐射以简化电气设计
  - 支持金属触摸和防水设计
- 灵活性
  - 最多 16 个自电容电极和 64 个互电容电极
  - 在同一设计中混合搭配自电容电极和互电容电极
  - 支持多点触控功能
  - 电容检测范围广，电极范围宽0至300 pF
- 低功耗
  - 触摸唤醒模式下每个按钮
  - 触摸唤醒状态机允许在 CPU 休眠时进行电极扫描
  - 用于环境补偿、过滤和阈值检测的硬件加速
- 易于使用
  - CapTIvate 设计中心 PC GUI 让工程师无需编写代码即可实时设计和调整电容式按钮
  - ROM 中的 CapTIvate 软件库为客户应用提供了充足的 FRAM
嵌入式微控制器
- 16位RISC架构
- 时钟支持高达 16 MHz 的频率
- 宽电源电压范围：3.6 V 至 1.8 V（最低电源电压受 SVS 电平限制，请参阅 SVS 规格）
优化的超低功耗模式
- 活动模式：135 µA/MHz（典型值）
- 待机：
- 关断 (LPM4.5)：37 nA（无 SVS）
低功耗铁电RAM（FRAM）
- 高达 64KB 的非易失性存储器
- 内置纠错码（ECC）
- 可配置写保护
- 程序、常量和存储的统一内存

118

119& 写入周期耐久性

抗辐射、无磁性

智能数字外设

四个 16 位定时器，每个定时器带有三个捕获/比较寄存器 (Timer_A3)
一个带有七个捕获/比较寄存器的16位定时器(Timer_B7)
一个与 CapTIvate 技术相关的 16 位定时器
一个16位计数器RTC
16位循环冗余校验（CRC）

增强串行通信，支持引脚重映射功能

两个 eUSCI_A 支持 UART、IrDA 和 SPI
两个 eUSCI_B 支持 SPI 和 I&118

119&C

高性能模拟

一个 12 位模数转换器 (ADC)，最多 12 个通道
- 内部共享参考电压（1.5、2.0 或 2.5 V）
- 采样保持 200 ksps
一个增强型比较器 (eCOMP)
- 集成6位DAC作为参考电压
- 可编程滞后
- 可配置高功率和低功率模式

时钟系统（CS）

片上 32 kHz RC 振荡器 (REFO)，支持 1 µA
带有锁频环 (FLL) 的片上 16 MHz 数控振荡器 (DCO)
- ±室温下片内参考精度为 1%
片上超低频 10 kHz 振荡器 (VLO)
片上高频调制振荡器（MODOSC）
外部32 kHz晶体振荡器（LFXT）
可编程 MCLK 预分频器（1 至 128）
SMCLK 源自 MCLK，具有可编程预分频器 1、2、4 或 8

通用输入/输出和引脚功能

LQFP-48 封装上有 43 个 I/O
所有 GPIO 上的 43 个中断引脚可以将 MCU 从低功耗模式唤醒

开发工具和软件

开发工具
- MSP CapTIvate ™MCU 开发套件评估：与 CAPTIVATE‑PGMR 编程器和电容式触摸 MSP430FR2676 MCU 板 CAPTIVATE‑FR2676 一起使用
- 目标开发板 MSP‑TS430PT48A
- 易于使用的生态系统
- CapTIvate 设计中心 – 代码生成、可定制 GUI、实时调整

16KB ROM 库包括 CapTIvate 触摸库和驱动程序库

家庭成员（另见设备比较）

MSP430FR2676：64KB 程序 FRAM、512B 信息 FRAM、8KB RAM 支持最多 16 个自电容传感器和 64 个互电容传感器
MSP430FR2675：32KB 程序 FRAM、512B 信息 FRAM、6KB RAM 支持最多 16 个自电容传感器和 64 个互电容传感器
MSP430FR2673：16KB 程序 FRAM、512B 信息 FRAM、4KB RAM 支持最多 16 个自电容传感器和 64 个互电容传感器
MSP430FR2672：8KB 程序 FRAM、512B 信息 FRAM、2KB RAM 支持最多 16 个自电容传感器和 24 个互电容传感器

封装选项

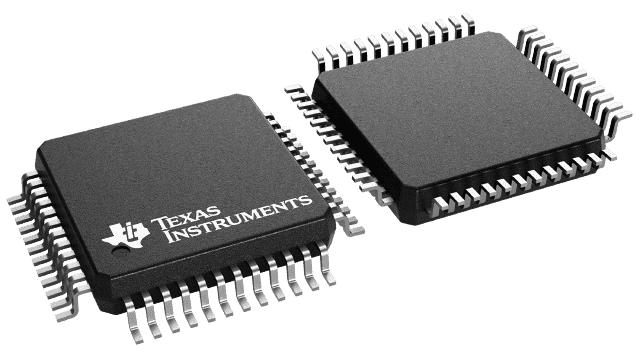

48针：LQFP（PT）
40引脚：VQFN（RHA）
32引脚：VQFN（RHB）

MSP430FR2675 的说明

MSP430FR267x 是一款超低功耗 MSP430 ™用于电容式触摸感应的微控制器，采用 CapTIvate 触摸技术，适用于按钮、滑块、滚轮和接近应用。采用 CapTIvate 技术的 MSP430 MCU 提供市场上集成度最高、自主性最强的电容式触摸解决方案，具有高可靠性和抗噪性，功耗最低。TI 的电容式触摸技术支持在同一设计中同时使用自电容和互电容电极，以实现最大的灵活性。采用 CapTIvate 技术的 MSP430 MCU 可穿透厚玻璃、塑料外壳、金属和木材，并在潮湿、油腻和肮脏等恶劣环境下运行。

TI 电容式触摸感应 MSP430 MCU 拥有广泛的硬件和软件生态系统支持，其中包含参考设计和代码示例，可帮助您快速启动设计。开发套件包括 MSP-CAPT-FR2633 CapTIvate 技术开发套件。TI 还提供免费软件，包括 CapTIvate 设计中心，工程师可以使用易于使用的 GUI 和 MSP430Ware 快速开发应用程序。 ™软件以及包含 CapTIvate 技术指南的综合文档。MSP430 MCU 还拥有丰富的在线资料支持，例如我们的日常维护示例系列、MSP Academy 培训以及通过 TI E2E 提供的在线支持 ™支持论坛。

TI MSP430 系列低功耗微控制器包含针对各种应用的不同外设组合。该架构结合丰富的低功耗模式，经过优化，可在便携式测量应用中延长电池寿命。该 MCU 配备强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于最大限度地提高代码效率。数控振荡器 (DCO) 使 MCU 能够在不到 10 µs（典型值）的时间内从低功耗模式唤醒到工作模式。

有关完整的模块描述，请参阅 MSP430FR4xx 和 MSP430FR2xx 系列用户指南。
