嵌入式微控制器
- 16 位 RISC 架构，最高频率 16 MHz
- 宽电源电压范围：3.6 V 至 1.8 V（最低电源电压受 SVS 电平限制，参见第 8.12.1.1 节）
优化的低功耗模式（3 V）
- 活动模式：126 µA/MHz
- 待机模式：
- 关断（LPM4.5）：15 nA
高性能模拟
- 10通道10位模数转换器（ADC）
  - 内部 1.5 V 基准电压源
  - 采样保持 200 ksps
- 低功耗LCD驱动器
  - 最多支持 4 个 ×36或8 ×32段LCD配置
  - 片上电荷泵可在待机模式下保持 LCD 处于活动状态 (LPM3.5)
  - 每个 LCD 引脚均可通过软件配置为 SEG 或 COM
  - 对比度控制范围为 2.6 V 至 3.5 V，步长为 0.06 V
低功耗铁电RAM（FRAM）
- 高达 15.5KB 的非易失性存储器
- 内置纠错码（ECC）
- 可配置写保护
- 程序、常量和存储的统一内存

85次写入耐久性

抗辐射、无磁性

智能数字外设

红外调制逻辑
两个 16 位定时器，每个定时器带有三个捕获/比较寄存器 (Timer_A3)
一个16位仅计数器RTC计数器
16位循环冗余校验器（CRC）

增强串行通信

增强型 USCI A (eUSCI_A) 支持 UART、IrDA 和 SPI
增强型 USCI B (eUSCI_B) 支持 SPI 和 I&84

85&C

时钟系统（CS）

片上 32 kHz RC 振荡器 (REFO)
带有锁频环 (FLL) 的片上 16 MHz 数控振荡器 (DCO)
- ±室温下片内参考精度为 1%
片上超低频 10 kHz 振荡器 (VLO)
片上高频调制振荡器时钟（MODCLK）
外部32 kHz晶体振荡器（XT1）
可编程 MCLK 预分频器（1 至 128）
SMCLK 源自 MCLK，具有可编程预分频器 1、2、4 或 8

通用输入/输出和引脚功能

64 引脚封装，60 个 I/O
16 个中断引脚（P1 和 P2）可以将 MCU 从 LPM 中唤醒
所有 I/O 均为电容式触摸 I/O

开发工具和软件

开发套件（MSP-EXP430FR4133 LaunchPad ™开发套件和 MSP‑TS430PM64D 目标开发板）
免费软件 ( MSP430Ware ™软件）

家庭成员（另见第 6 部分）

MSP430FR4133：15KB 程序 FRAM + 512B 信息 FRAM + 2KB RAM
MSP430FR4132：8KB 程序 FRAM + 512B 信息 FRAM + 1KB RAM
MSP430FR4131：4KB 程序 FRAM + 512B 信息 FRAM + 512B RAM

封装选项

64引脚：LQFP（PM）

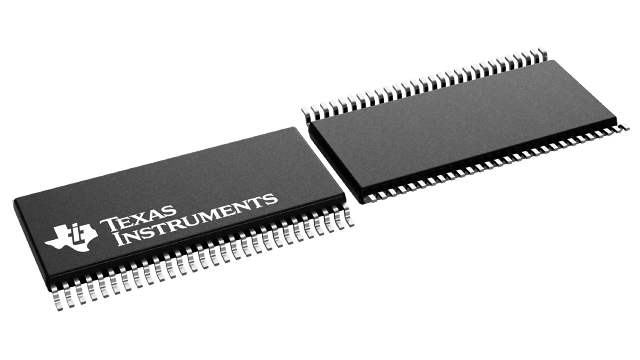

56针：TSSOP（G56）
48针：TSSOP（G48）

MSP430FR4133 的说明

MSP430FR41xx 超低功耗 (ULP) 微控制器系列支持低成本 LCD 应用，这些应用受益于集成的 10 位 ADC，例如遥控器、恒温器、智能电表、血糖仪和血压计。这些 MCU 配备强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于最大程度地提高代码效率。数控振荡器 (DCO) 使器件能够在不到 10 µs 的时间内从低功耗模式唤醒到工作模式。该架构结合丰富的低功耗模式，经过优化，可在便携式测量应用中延长电池寿命。

MSP430 ™FRAM 微控制器平台结合了独特的嵌入式铁电随机存取存储器 (FRAM) 和全面的超低功耗系统架构，使系统设计人员能够提高性能并降低能耗。FRAM 技术将 RAM 的低能耗快速写入、灵活性和耐用性与闪存的非易失性特性相结合。

MSP430FR41x MCU 拥有丰富的硬件和软件生态系统支持，其中包含参考设计和代码示例，可帮助您快速启动设计。MSP430FR41xx 的开发套件包含 MSP-EXP430FR4133 LaunchPad ™开发套件和 MSP-TS430PM64D 64 引脚目标开发板。TI 还提供免费的 MSP430Ware ™该软件是 Code Composer Studio 的一个组件 ™TI 资源管理器中的 IDE 桌面版和云版。MSP430 MCU 还拥有丰富的在线资料支持，例如我们的日常维护示例系列、MSP Academy 培训以及通过 TI E2E 提供的在线支持 ™支持论坛。

有关完整的模块描述，请参阅 MSP430FR4xx 和 MSP430FR2xx 系列用户指南。
