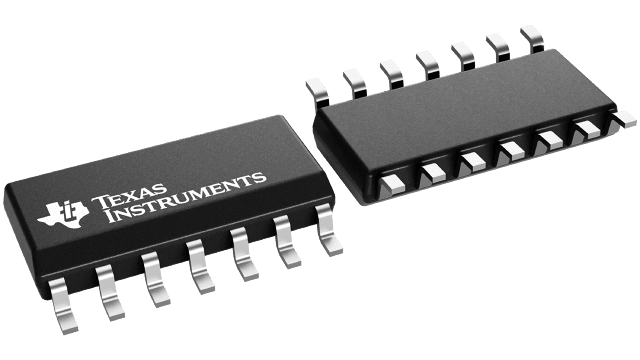

NE556DR

• 每个封装有两个精密定时电路
• 非稳态或单稳态操作
• TTL 兼容输出可吸收或提供高达 200mA 的电流
• 有源上拉或下拉

Nx556 和 Sx556 器件在每个封装中均提供两个独立的定时电路，型号分别为 NA555、NE555、SA555 或 SE555。这些电路采用外部电阻电容 (RC) 定时控制，可在非稳态或单稳态模式下工作。RC 时间常数提供的基本定时功能可通过调节控制电压输入的偏置进行主动控制。

每个定时器的触发电平约为电源电压的三分之一，阈值电平约为电源电压的三分之二。这些电平可以通过控制电压引脚 (CONT) 进行更改。当触发输入 (TRIG) 小于触发电平时，触发器置位，输出变为高电平。如果 TRIG 大于触发电平，且阈值输入 (THRES) 大于阈值电平，则触发器复位，输出为低电平。复位输入 (RESET) 会覆盖所有其他输入，并用于启动新的计时周期。如果 RESET 为低电平，则触发器复位，输出为低电平。每当输出为低电平时，放电引脚 (DISCH) 和接地引脚 (GND) 之间都会提供一条低阻抗路径。将所有未使用的输入连接到适当的逻辑电平，以防止误触发。
