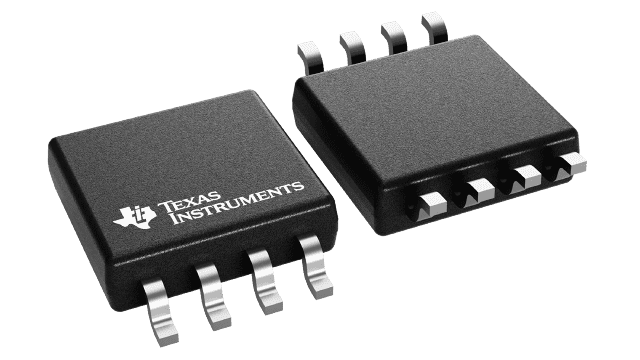

PCA9306DCTR

• 混合模式 I2C 应用中用于 SDA 和 SCL 线路的 2 位双向转换器
• 兼容 I2C 和 SMBus
• 最大传播延迟小于 1.5 ns，以适应标准模式和快速模式 I2C 设备和多个控制器
• 允许电压电平转换
  • 1.2 VV REF1 和 1.8 V、2.5 V、3.3 V 或 5 VV REF2
  • 1.8 VV REF1 和 2.5 V、3.3 V 或 5 VV REF2
  • 2.5 VV REF1 和 3.3 V 或 5 VV REF2
  • 3.3-VV REF1 和 5-VV REF2
• 无需方向引脚即可提供双向电压转换
• 输入和输出端口之间的低 3.5 Ω 导通电阻可减少信号失真
• 开漏 I2C I/O 端口（SCL1、SDA1、SCL2 和 SDA2）
• 5V 耐压 I2C I/O 端口支持混合模式信号操作
• EN = 低时，SCL1、SDA1、SCL2 和 SDA2 引脚为高阻抗
• EN = 低时，无锁定隔离操作
• 流通引脚排列，方便印刷电路板布线
• 闩锁性能超过 100 mA，符合 JESD 78 II 类标准
• ESD 保护超过 JESD 22
  • 2000-V 人体模型（A114-A）
  • 1000V充电器件模型（C101）

PCA9306 器件是带有使能 (EN) 输入的双双向 I 2C 和 SMBus 电压电平转换器，可在 1.2 V 至 3.3 VV REF1 和 1.8 V 至 5.5 VV REF2 范围内运行。

PCA9306 器件无需使用方向引脚即可实现 1.2 V 至 5 V 之间的双向电压转换。开关的低导通电阻 (R ON) 允许以最小的传播延迟建立连接。当 EN 为高电平时，转换器开关导通，SCL1 和 SDA1 I/O 分别连接到 SCL2 和 SDA2 I/O，从而允许端口之间的双向数据流。当 EN 为低电平时，转换器开关关闭，端口之间处于高阻态。

除了电压转换之外，PCA9306 器件还可用于隔离 400 kHz 总线与 100 kHz 总线，方法是控制 EN 引脚在快速模式通信期间断开较慢的总线。
