符合 ISO/IEC 15693、ISO/IEC 18000-3（模式 1）标准的射频接口
采用电池或 13.56 MHz H 场电源的电源系统
14 位 Sigma-Delta 模数转换器 (ADC)
内部温度传感器
电阻传感器偏置接口
CRC16 CCITT 生成器
MSP430混合信号微控制器
- 2KB FRAM
- 4KB SRAM
- 8KB ROM
- 电源电压范围：1.45 V 至 1.65 V
- 低功耗
  - 有源模式 (AM)：140 µA/MHz (1.5 V)
  - 待机模式 (LPM3)：16 µA
- 16位RISC架构
- 高达 2 MHz 的 CPU 系统时钟
- 紧凑型时钟系统
  - 4 MHz 高频时钟
  - 256 kHz 内部低频时钟源
  - 外部时钟输入
- 具有三个捕获/比较寄存器的 16 位 Timer_A
- 低压端口逻辑
  - 五 OL 400 µA 时低于 0.15 V
  - 五哦高于（V 联苯二甲酸 – 0.15 V）在 400 µA 时
  - Timer_A PWM 信号在所有端口可用
- eUSCI_B 模块支持 3 线和 4 线 SPI 和 I&90

77&C

32位看门狗定时器（WDT_A）

ROM 开发模式（将 ROM 地址映射到 SRAM 以支持固件开发）

全4线JTAG调试接口

有关完整的模块描述，请参阅 RF430FRL15xH 系列技术参考手册 (SLAU506)

有关应用程序操作和编程，请参阅 RF430FRL15xH 固件用户指南 (SLAU603)

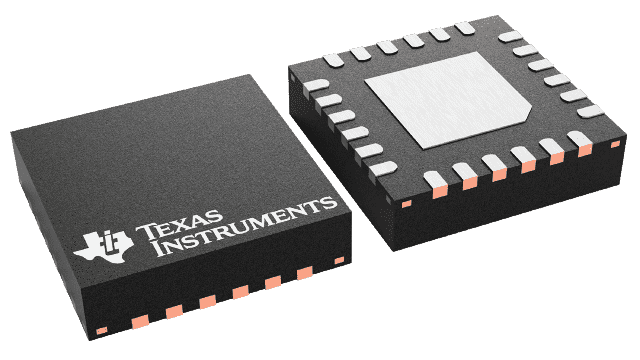

RF430FRL152H 的说明

RF430FRL15xH 器件是一款 13.56 MHz 应答器芯片，配备可编程 16 位 MSP430 低功耗微控制器。该器件内置通用 FRAM 非易失性存储器，用于存储程序代码或用户数据（例如校准和测量数据）。RF430FRL15xH 支持通过符合 ISO/IEC 15693 和 ISO/IEC 18000-3 标准的 RFID 接口以及 SPI 或 I&90 进行通信、参数设置和配置。

77&C 接口。传感器测量由内部温度传感器和板载 14 位 Σ-Δ 模数转换器 (ADC) 支持，数字传感器可通过 SPI 或 I&90 连接

77&C.

RF430FRL15xH 器件针对完全无源（无电池）或单节电池供电（半有源）模式进行了优化，以延长便携式和无线传感应用中的电池寿命。FRAM 是一种非易失性存储器，它兼具 SRAM 的速度、灵活性和耐用性以及闪存的稳定性和可靠性，并且总功耗更低。
