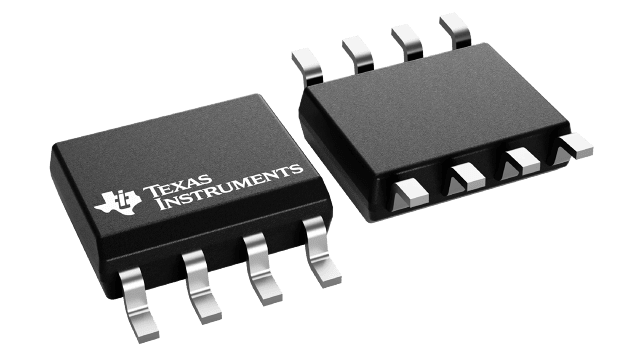

SA555DR

• 计时从微秒到数小时
• 非稳态或单稳态操作
• 可调占空比
• TTL 兼容输出可吸收或提供高达 200mA 的电流
• 符合 MIL-PRF-38535 的产品，除非另有说明，所有参数均需测试。其他产品的生产流程并不一定包含所有参数测试。

Nx555 和 Sx555 器件是精密定时电路，能够产生精确的时间延迟或振荡。在延时或单稳态工作模式下，定时间隔由单个外部电阻电容网络控制。在非稳态工作模式下，频率和占空比由两个外部电阻和一个外部电容独立控制。

每个定时器的触发电平约为电源电压的三分之一，阈值电平约为电源电压的三分之二。这些电平可以通过控制电压引脚 (CONT) 进行更改。当触发输入 (TRIG) 小于触发电平时，触发器置位，输出变为高电平。如果 TRIG 大于触发电平，且阈值输入 (THRES) 大于阈值电平，则触发器复位，输出为低电平。复位输入 (RESET) 会覆盖所有其他输入，并用于启动新的计时周期。如果 RESET 为低电平，则触发器复位，输出为低电平。每当输出为低电平时，放电引脚 (DISCH) 和接地引脚 (GND) 之间都会形成一条低阻抗路径。将所有未使用的输入连接到适当的逻辑电平，以防止误触发。

输出电路能够吸收或输出高达 200mA 的电流。工作电压为 5V 至 15V。使用 5V 电源时，输出电平与 TTL 输入兼容。
