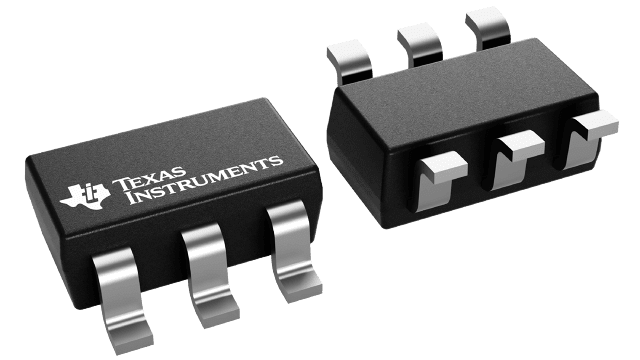

SN6505x-Q1 是一款低噪声、低 EMI 推挽式变压器驱动器，专为小尺寸隔离电源而设计。它采用 2.25 V 至 5 V 直流电源驱动小型中心抽头变压器。通过控制输出开关电压的压摆率和扩频时钟 (SSC)，可实现极低的噪声和 EMI。SN6505x-Q1 由一个振荡器和一个栅极驱动电路组成，该电路提供互补输出信号来驱动以地为参考的 N 沟道电源开关。该器件包含两个 1 A 功率 MOSFET 开关，以确保在重负载下启动。开关时钟也可由外部提供，以便精确定位开关谐波，或与多个变压器驱动器配合使用。内部保护功能包括 1.7 A 限流、欠压锁定、热关断和先开后合电路。 SN6505A-Q1 和 SN6505B-Q1 包含软启动功能，可防止使用大负载电容上电时出现高浪涌电流。对于需要快速输出启动的应用，SN6505D-Q1 已禁用软启动功能。SN6505A-Q1 内置 160 kHz 振荡器，适用于需要最大限度降低辐射的应用；而 SN6505B-Q1 和 SN6505D-Q1 内置 420 kHz 振荡器，适用于需要更高效率和更小变压器尺寸的应用。SN6505x-Q1 采用小型 6 引脚 SOT23/DBV 封装。该器件的工作温度范围为 -40 °C至125 °C.
