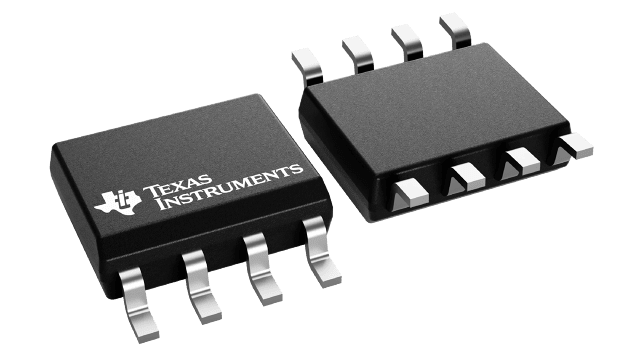

SN65HVD3082EDR

• 满足或超过TIA/EIA-485A标准的要求
• 低静态功耗
  • 0.3 mA 有源模式
  • 1nA 关断模式
• 1/8单位负载，总线上最多256个节点
• 总线引脚 ESD 保护高达 15 kV
• 行业标准 SN75176 尺寸
• 故障安全接收器（总线开路、总线短路、总线空闲）
• 无故障上电和断电总线输入和输出

SNx5HVD308xE 是专为 RS-485 数据总线网络设计的半双工收发器。它们采用 5 V 电源供电，完全符合 TIA/EIA-485A 标准。凭借可控的转换时间，这些器件非常适合通过长双绞线电缆传输数据。SN65HVD3082E 和 SN75HVD3082E 针对高达 200 kbps 的信号传输速率进行了优化。SN65HVD3085E 适用于高达 1 Mbps 的数据传输，而 SN65HVD3088E 则适用于需要高达 20 Mbps 信号传输速率的应用。

这些器件设计为以极低的电源电流工作，通常为0.3 mA（不含负载）。在非活动关断模式下，电源电流降至几纳安，这使得这些器件非常适合功耗敏感的应用。

这些器件具有宽共模范围和高 ESD 保护等级，非常适合要求严苛的应用，例如电表网络、电力逆变器、跨电信机架的状态和命令信号传输、有线机箱互连以及对噪声耐受性至关重要的工业自动化网络。这些器件与 SN75176 器件的行业标准尺寸相匹配。上电复位电路可将输出保持在高阻抗状态，直至电源电压稳定。热关断功能可保护器件免受系统故障造成的损坏。SN75HVD3082E 的额定工作温度为 0 °摄氏度至 70 °C 和 SN65HVD308xE 的工作温度范围为 -40 °摄氏度至 85 °C 气温。SN65HVD3082E 的 D 封装版本额定工作温度为 -40 °C至105 °C.
