SN74LVC1G97DCKRG4

• ESD 保护超过 JESD 22
  • 2000-V人体模型（A114-A）
  • 200-V机器模型（A115-A）
  • 1000V充电器件模型（C101）

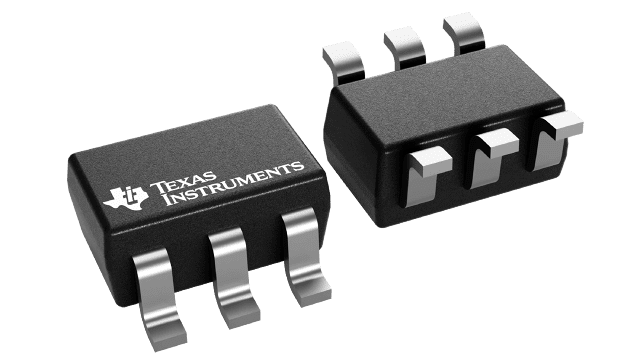

• 采用德州仪器 NanoFree™ 封装
• 支持 5-VV 抄送  手术
• 输入接受高达 5.5 V 的电压
• 支持向下翻译至 V 抄送
• 最大吨 PD  3.3 V 时为 6.3 ns
• 低功耗，最大电流 I 为 10µA 抄送
• ±3.3V 时 24mA 输出驱动
• 我 离开  支持带电插入、部分断电模式和反向驱动保护
• 闩锁性能超过 JESD 78 II 类规定的 100 mA
• 从九种特定逻辑函数中选择

SN74LVC1G97 器件具有多种可配置功能。输出状态由 8 种 3 位输入模式决定。用户可以选择 MUX、AND、OR、NAND、NOR、反相器和非反相器的逻辑功能。所有输入均可连接到 V 抄送  或 GND。

这款可配置多功能门设计用于 1.65 V 至 5.5 V 抄送  手术。

该器件用作独立门，但由于施密特作用，它可能具有不同的正向输入阈值水平（V T +）和负向（V T –) 信号。

NanoFree封装技术是IC封装概念的一项重大突破，采用芯片作为封装。

该设备完全适用于使用 I 的部分断电应用 离开 . 我 离开  电路禁用输出，防止断电时电流回流到设备造成损坏。
