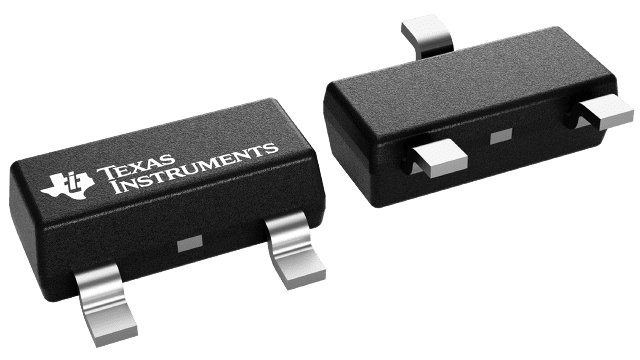

TL431AIDBZR

• 25 时的参考电压容差 °碳
  • 0.5%（B级）
  • 1%（A级）
  • 2%（标准级）
• 可调输出电压：Vref至36V
• 从 −40 开始运行 °C至125 °碳
• 典型温度漂移（TL43xB）
  • 6mV（摄氏度温度）
  • 14mV（I温度、Q温度）
• 低输出噪声
• 0.2Ω典型输出阻抗
• 灌电流能力：1mA 至 100mA

TL431 和 TL432 器件是三端可调并联稳压器，在适用的汽车、商用和军用温度范围内具有规定的热稳定性。输出电压可通过两个外部电阻设置为 Vref（约 2.5V）至 36V 之间的任意值。这些器件的典型输出阻抗为 0.2Ω。有源输出电路提供非常灵敏的导通特性，使其成为许多应用中齐纳二极管的理想替代品，例如板载稳压器、可调电源和开关电源。TL432 器件的功能和电气规格与 TL431 器件完全相同，但 DBV、DBZ 和 PK 封装的引脚排列不同。

TL431 和 TL432 器件均提供三个等级，初始公差（25 °C) B级、A级和标准级分别为0.5%、1%和2%。此外，较低的输出温度漂移证明了其在整个温度范围内具有良好的稳定性。

TL43xxC 器件的特点是工作在 0 °摄氏度至 70 °C，TL43xxI 器件的工作温度范围为-40 °摄氏度至 85 °C，和TL43xxQ设备的特点是工作在-40 °C至125 °C.
