TLV7041DPWR

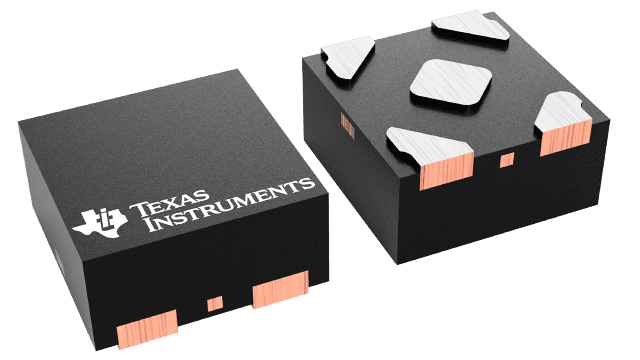

• 超小型 X2SON、WSON、WQFN 封装
• 1.6V 至 6.5V 的宽电源电压范围
• 静态电源电流为 315nA
• 3µs 低传播延迟
• 轨到轨共模输入电压
• 内部滞后
• 推挽输出 (TLV703x)
• 开漏输出 (TLV704x)
• 过载输入无相位反转
• “S”和“L”交替引脚排列，最低供电电压为 1.2V
• –40 °C至125 °C 工作温度

TLV7031/41（单通道）、TLV7032/42（双通道）和 TLV7034/44（四通道）均为低压、毫微功耗比较器。这些器件采用超小型无引脚封装以及标准 5 引脚 SC70、SOT-23、VSSOP 和 TSSOP 封装，适用于智能手机、智能电表以及其他便携式或电池供电应用等对空间要求严格的设计。

TLV703x 和 TLV704x 实现了速度与功耗的完美结合，传输延迟仅为 3µs，静态电源电流仅为 315nA。纳瓦级功耗下的快速响应时间优势使注重功耗的系统能够监控故障情况并快速响应。这些比较器的工作电压范围为 1.6V 至 6.5V，兼容 3V 和 5V 系统。

TLV703x 和 TLV704x 设计用于无输出相位反转，具有过驱动输入和内部滞后，因此工程师可以使用该系列比较器在恶劣、嘈杂的环境中进行精确电压监控，在这种环境中，缓慢移动的输入信号必须转换为干净的数字输出。

TLV703x 具有推挽式输出级，在控制 LED 或驱动容性负载时，能够吸收和输出数毫安级电流。TLV704x 具有开漏输出级，可拉高至 VCC 以上，使其成为电平转换器和双极转单端转换器的理想选择。“S”和“L”选项为交替的单引脚布局，最低电源电压为 1.2 倍。
