TMP236A4DCKR

• 热敏电阻的经济型替代品
• 在很宽的温度范围内保持严格的精度：
  • ±2.5 °C（最大）：-40 °C至+150 °C（TMP235）
  • ±2.5 °C（最大值）：-10 °C至+125 °C（TMP236）
• 有两种精度等级可供选择：
  • A2 级别： ±0.5 °C（典型值）
  • A4 级别：
    &2

    34&

    C（典型值）
  • 正斜率传感器增益、偏移（典型值）：
    • 10毫伏/ °C，500 mV，0 °C（TMP235）
    • 19.5毫伏/ °C，400 mV，0 °C（TMP236）
  • 宽工作电源电压范围：
    • 2.3 V 至 5.5 V (TMP235)
    • 3.1 V 至 5.5 V (TMP236)
  • 短路保护输出
  • 低功耗：9 µA（典型值）
  • 强劲输出，可驱动高达 1000 pF 的负载
  • 可用的封装选项：

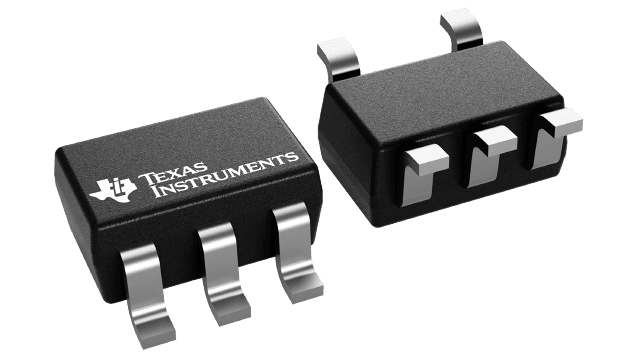

    • 5针SC70（DCK）表面贴装
    • 3 引脚 SOT-23 (DBZ) 表面贴装
    • 尺寸与行业标准 LMT8x-Q1 和 LM20 温度传感器兼容

TMP23x 器件是精密 CMOS 集成电路线性模拟温度传感器系列，其输出电压与温度成比例，工程师可用于多种模拟温度传感应用。这些温度传感器比市场上类似的引脚兼容器件更精确，典型精度为 0 °摄氏度至+70 °C的 ±0.5 °C.该系列的精度提高，适用于许多模拟温度传感应用。TMP235 器件提供 10 mV/ °C 在整个-40 °C至+150 °C 温度范围和 2.3 V 至 5.5 V 的电源范围。更高增益的 TMP236 传感器提供 19.5 mV/ °C从-10开始 °C至+125 °C 和 3.1 V 至 5.5 V 的电源范围。

9 µA 典型静态电流和 800 µs 典型上电时间可实现高效的电源循环架构，从而最大限度地降低电池供电设备的功耗。AB 类输出驱动器提供强大的 500 µA 最大输出，可驱动高达 1000 pF 的容性负载，并可直接与模数转换器的采样保持输入接口。TMP23x 模拟输出温度传感器具有出色的精度和强大的线性输出驱动器，是无源热敏电阻的经济高效的替代方案。
