TMS37157IRSARG4

• 宽电源电压范围：2 V 至 3.6 V
• 超低功耗
  • 活动模式最大 150 µA
  • 断电模式 60 nA
• 121 字节可用用户内存
• 低频半双工 (HDX) 接口
  • HDX 转发器通信实现最大
    性能和最高抗噪能力
  • 特殊的选择性寻址模式允许
    防碰撞
  • 高达 8 kbit/s LF 上行链路数据速率
  • 126字节EEPROM：
    • 121 字节可用 EEPROM 用户内存
    • 32 位唯一序列号
    • 8位选择地址
    • EEPROM 灵活性高
    • 页面不可逆、可锁定且可保护
  • 电池检查和电池充电功能
  • 共振频率：134.2 kHz
  • 集成谐振频率调整
  • 下行链路 – 幅移键控
  • 上行链路 – 频移键控
• 3 线 SPI 接口用于访问 EEPROM 和
  通过与微控制器交换数据
  LF 接口

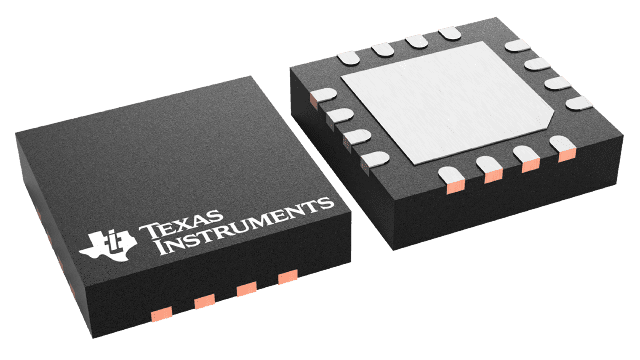

• 0.6mm间距，4mm x 4mm VQFN封装
• 应用
  • 无线无电池传感器接口采用
    能量收集
    • 微控制器和传感器可以通过
      LF Link
    • 数据通过 LF 链路从
      基站通过 TMS37157 连接到微控制器和副
      反之亦然。
  • 无电池配置存储器
    • 无需电池支持即可写入内存
    • 微控制器可以读取内存的内容
      它连接到电池并用于配置
    • 微控制器可以写入存储器，也可以读取
      之后通过 LF 链接
  • 超低功耗数据记录器存储器（智能计量）
    • 内存可由微控制器写入
    • 无需
      电池支持
  • 多用途 LF 微控制器接口
    • 短距离射频接口到微控制器，其中
      其他频率不是一种选择
    • 超低功耗模式可能导致
      总功耗为 60 nA
  • 远程控制应用程序
    • 与 UHF 发射器或 IR 发射器和 µC 的组合
    • TMS37157 的电源管理可以断电
      微控制器
    • 按钮检测电路可以启动
      微控制器
  • 带记忆功能的独立低频应答器
    • 具有唯一ID和121的RFID应答器
      字节可用可编程 EEPROM 用户内存
    • 仅需少量附加组件
    • 无需电池

TMS37157 将低频应答器接口与 SPI 接口和电源管理功能相结合，用于连接的微控制器。它是任何配置、数据记录器、传感器或远程控制应用的理想选择。应答器内存可通过 SPI 和 LF 访问，在 LF 情况下无需电池即可运行。低频频段的使用确保了在特定方向和恶劣环境下的通信。

TMS37157 负责管理应答器通信和按钮交互。在睡眠状态下，设备会进入特殊的低功耗模式，电流消耗仅为 60 nA。

EEPROM 存储器可通过 LF 接口访问，无需电池支持；如果连接了电池，则可通过微控制器通过 SPI 访问。TMS37157 提供特殊的电池充电模式。

带有低频线圈和谐振电容器的外部谐振电路可以通过集成的微调功能调整到正确的谐振频率，从而轻松消除零件公差。

小型 RSA 16 针封装加上仅有的几个外部元件，实现了经济高效的设计。
