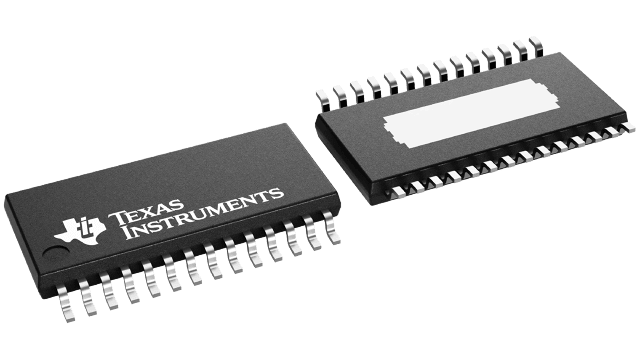

TPA3111D1PWPR

• 采用 12V 电源，以 10% THD+N 为 8Ω 负载提供 10W 功率
• 采用 8V 电源，以 10% THD+N 为 4Ω 负载提供 7W 功率
• 8Ω 负载下 94% 效率的 D 类放大器无需散热器
• 宽电源电压范围允许在 8 V 至 26 V 的范围内运行
• 无需过滤器的操作
• 扬声器卫士 ™扬声器保护包括可调功率限制器和直流保护
• 直通引脚排列，方便电路板布局
• 强大的引脚间短路保护和热保护，具有自动恢复选项
• 出色的 THD+N 和无爆音性能
• 四种可选的固定增益设置
• 差分输入
• 应用
  • 电视机
  • 显示器和笔记本电脑
  • 消费类音频设备

TPA3111D1 器件是一款 10 W 高效 D 类音频功率放大器，用于驱动桥接式扬声器。先进的 EMI 抑制技术使其能够在输出端使用价格低廉的铁氧体磁珠滤波器，同时满足 EMC 要求。SpeakerGuard 扬声器保护系统包含一个可调功率限制器和一个直流检测电路。可调功率限制器允许用户设置一个低于芯片电源电压的虚拟电压轨，以限制流过扬声器的电流。直流检测电路测量 PWM 信号的频率和幅度，并在输入电容损坏或输入端出现短路时关闭输出级。

TPA3111D1 可驱动低至 4 Ω 的单声道扬声器。TPA3111D1 的效率高达 90% 以上，播放音乐时无需外部散热器。

输出完全防止短路至 GND、V 抄送 以及输出到输出。短路保护和热保护包括自动恢复功能。
