TPD1E01B04DPYR

• IEC 61000-4-2 4级 ESD 保护
  • ±15kV接触放电
  • ±17kV气隙放电
• IEC 61000-4-4 EFT 保护
  • 80A（5/50纳秒）
• IEC 61000-4-5 电涌保护
  • 2.5A（8/20微秒）
• IO电容：
  • 0.18 至 0.20 pF（典型值）
  • 0.20 至 0.23 pF（最大值）
• 直流击穿电压：6.4V（典型值）
• 超低漏电流：10nA（最大值）
• 低 ESD 钳位电压：16 A TLP 时为 15 V
• 低插入损耗：26.9 GHz（-3 dB 带宽，DPL）
• 支持高达 20 Gbps 的高速接口
• 工业温度范围：-40 °C至+125 °碳
• 行业标准 0201 和 0402 封装

TPD1E01B04 是一款双向 TVS ESD 保护二极管阵列，用于 USB Type-C 和 Thunderbolt 3 电路保护。TPD1E01B04 的额定 ESD 冲​​击消散能力达到 IEC 61000-4-2 国际标准（4 级）规定的最高水平。

该设备具有 0.18 至 0.20 pF（典型值）的 IO 电容，非常适合保护高达 20 Gbps 的高速接口，例如 USB 3.1 Gen2 和 Thunderbolt 3。低动态电阻和低钳位电压可确保系统级保护免受瞬态事件的影响。

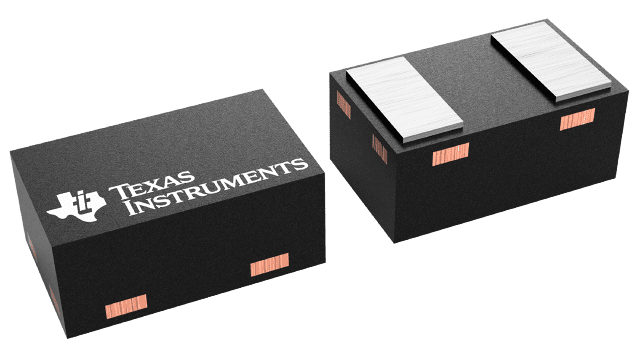

TPD1E01B04 采用行业标准 0201 (DPL) 封装和 0402 (DPY) 封装。
