TPD1E04U04DPLR

• IEC 61000-4-2 4级 ESD 保护
  • ±16kV接触放电
  • ±16kV气隙放电
• IEC 61000-4-4 EFT 保护
  • 80A（5/50纳秒）
• IEC 61000-4-5 电涌保护
  • 2.5A（8/20微秒）
• IO 电容：0.5 pF（典型值）、0.65 pF（最大值）
• 超低 ESD 钳位电压
  • 16A TLP 时为 8.9V
  • -16A TLP 时为 -4.6V
• 低电阻 动态
  • 0.25 Ω IO 至 GND
  • 0.18 Ω GND 至 IO
• 直流击穿电压：5 V（最小值）
• 超低漏电流：10 nA（最大值）
• 支持高达 6 Gbps 的高速接口
• 工业温度范围：-40 °C至+125 °碳
• 行业标准 0402 和 0201 封装

TPD1E04U04 是一款用于 HDMI 2.0 和 USB 3.0 电路保护的单向 TVS ESD 保护二极管。TPD1E04U04 的额定 ESD 冲​​击消散能力超过 IEC 61000-4-2 国际标准（4 级）规定的最高水平。

该器件具有 0.5 pF IO 电容，非常适合保护高达 6 Gbps 的高速接口，例如 HDMI 2.0 和 USB 3.0。低动态电阻和超低钳位电压可确保敏感 SoC 的系统级保护，免受瞬态事件的影响。

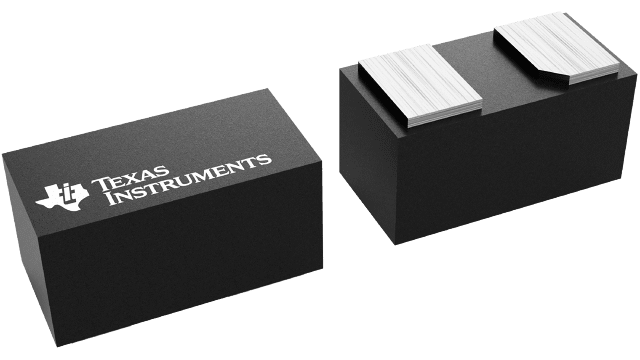

TPD1E04U04 采用行业标准 0402 (DPY) 和 0201 (DPL) 封装。
