TPD1E05U06DYAR

• IEC 61000-4-2 4级 ESD 保护
  • ±12kV接触放电
  • ±15kV空气间隙放电
• IEC 61000-4-4 EFT保护
  • 80A（5/50纳秒）
• IEC 61000-4-5电涌保护
  • 2.5A（8/20微秒）
• IO电容0.42pF至0.5pF（典型值）
• 直流击穿电压6.5V（最小）
• 超低漏电流10nA（最大）
• 低 ESD 钳位电压
• 工业温度范围：-40 °C至+125 °碳
• 简单的直通路由包

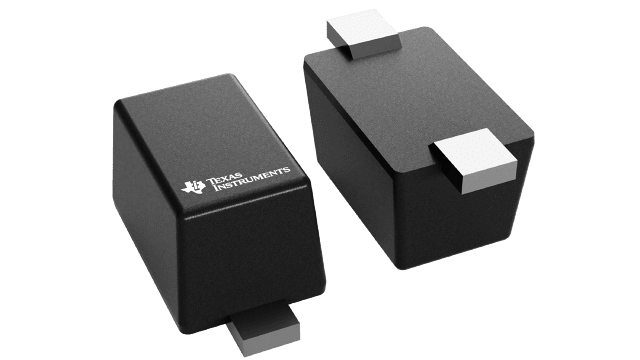

• 行业标准SOD-523封装（1.60毫米 ×0.80毫米 ×0.65毫米）

TPDxE05U06 是一款基于单向瞬态电压抑制器 (TVS) 的静电放电 (ESD) 保护二极管系列，具有超低电容。每个器件均可消散超过 IEC 61000-4-2 国际标准规定最高水平的 ESD 冲​​击。TPDxE05U06 的超低负载电容使其成为保护任何高速信号引脚的理想选择。

TPDxE05U06 的典型应用包括 HDMI 1.4b、HDMI 2.0、USB 3.0、MHL、LVDS、DisplayPort、PCI-Express、eSata 和 V-by-One HS 中的高速信号线。
