TPD1E10B09DPYR

• 为 I/O 接口提供系统级 ESD 保护 ±9伏
• IEC 61000-4-2 4级：
  • ±20 kV（气隙放电）
  • ±20kV（接触放电）
• IEC 61000-4-5电涌保护：
  • 4.5a（8/20微秒）
• I/O电容10pf（典型值）
• R DYN 0.5 ω（典型值）
• 直流击穿电压 ±9.5 V（最小值）
• 超低漏电流 100 nA（最大值）
• 13V 钳位电压（I PP = 1A 时最大值）
• 工业温度范围：-40 °C至125 °碳

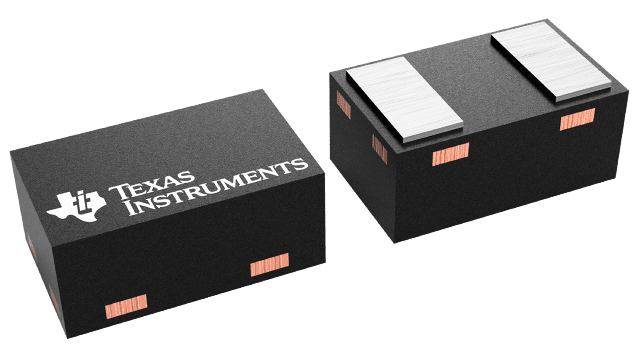

• 节省空间的 0402 封装（1 毫米 ×0.6 毫米 ×0.5毫米）

TPD1E10B09 器件是一款单通道静电放电 (ESD) 瞬态电压抑制 (TVS) 二极管，采用小型 0402 封装。该 ESD 保护二极管提供 ±20 kV IEC 61000-4-2（4级）接触和气隙 ESD 保护。背对背 TVS 二极管配置支持双极或双向信号。10 pF 线路电容适用于支持高达 500 Mbps 数据速率的广泛应用。0402 封装符合行业标准，方便在空间受限的应用中放置元件。

这款 ESD 保护 TVS 二极管的典型应用包括音频线路（麦克风、耳机和扬声器）、SD 接口、键盘或其他按钮、USB 端口的 VBUS 引脚和 ID 引脚以及通用 I/O 端口的电路保护。该 ESD 箝位器非常适合保护电子书、平板电脑、遥控器、可穿戴设备、机顶盒和电子销售点 (POS) 设备等终端设备。
