TPS22916BYFPR

• 输入工作电压范围（V 在 ): 1伏至5.5伏
• 最大持续电流（I 最大限度 ): 2 A
• 导通电阻（R 在 ):
  • 5伏 在  = 60 mΩ（典型值）、100 mΩ（85 °C 最大值）
  • 1.8伏 在  = 100 mΩ（典型值）、150 mΩ（85 °C 最大值）
  • 1伏 在  = 200 mΩ（典型值）、325 mΩ（85 °C 最大值）
• 超低功耗：
  • 开启状态（我 问 ): 0.5 µA（典型值），1 µA（最大值）
  • 关闭状态（我 SD )：10 nA（典型值）、100 nA（最大值）
  • TPS22916BL/CL/CNL (我 SD )：100 nA（典型值）、30​​0 nA（最大值）
• 智能 ON 引脚下拉 (R 局部放电 ):
  • 开启≥V 伊希  （我 在 ): 10 nA（最大）
  • 开启≤V 白细胞介素  （R 局部放电 ): 750 kΩ（典型值）
• C 版本中的慢速计时限制了浪涌电流：
  • 5V 开启时间 (t 在 ): 1400 µs（5 mV/µs 时）
  • 1.8V 开启时间 (t 在 ): 1 mV/µs 时 3000 µs
  • 1V 开启时间 (t 在 ): 0.3 mV/µs 时 6500 µs
• b 版本中的快速计时减少了等待时间：
  • 5V 开启时间 (t 在 ): 57 mV/µs 时为 115 µs
  • 1.8V 开启时间 (t 在 ): 12 mV/µs 时 250 µs
  • 1V 开启时间 (t 在 ): 510 µs，3.3 mV/µs
• 始终开启的真正反向电流阻断 (RCB)：
  • 激活电流（I 无线电控制板 ): –500 mA（典型值）
  • 反向漏电流（I 输入，RCB ): –300 nA（最大）
• 快速输出放电 (QOD)：150 Ω（典型值）（N 版本无 QOD）
• 低电平有效启用选项（L 版本）

TPS22916xx 是一款小型单通道负载开关，采用低漏电 P 沟道 MOSFET，可最大程度降低功耗。先进的栅极控制设计支持低至 1 V 的工作电压，同时最大程度地降低导通电阻和功耗。

提供多种时序选项，以支持各种系统负载条件。对于高容性负载，C 版本采用较慢的开启时序，可最大程度地降低浪涌电流。对于低容性负载，B 版本采用较快的开启时序，可减少所需的等待时间。

开关的开启状态由数字输入控制，该输入可直接与低压控制信号连接。提供高电平有效和低电平有效 (L) 版本。首次通电时，会使用智能下拉电阻，以防止 ON 引脚悬空，直至系统时序控制完成。在 ON 引脚被故意驱动至高电平 (≥V) 后 伊希 )，智能下拉断开，防止不必要的断电。

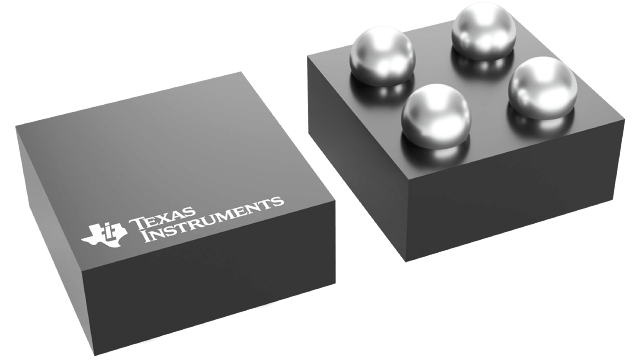

TPS22916xx 采用小巧、节省空间的 0.78 mm ×0.78 mm、0.4 mm 间距、0.5 mm 高度 4 引脚晶圆芯片级 (WCSP) 封装 (YFP)。该器件的额定工作温度范围为 -40 °C至+85 °C.
