TPS25833QWRHBRQ1
包装信息
封装 | 引脚

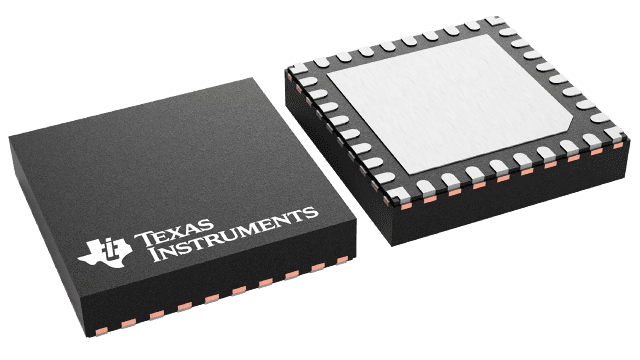

VQFN(RHB)| 32
工作温度范围(℃)
-40 至 125
包装数量 | 承运商
3,000/卷

描述
评论
TPS25833-Q1 的特性
- 符合 AEC-Q100 标准的汽车应用:
- 温度等级1:-40 °C至+125 °C、T 一个
- HBM ESD 分类等级 H2
- CDM ESD 分类等级 C5
- 功能安全
- 可用于辅助功能安全系统设计的文档
- 同步降压DC/DC稳压器
- 输入电压范围:4.5 V 至 36 V
- 输出电流:3.5A
- 5.1V 输出电压 ±1%准确率
- 电流模式控制
- 可调频率:300 kHz 至 2.2 MHz
- 与外部时钟频率同步
- 具有扩频抖动的 FPWM
- 内部补偿,易于使用
- 符合USB-IF标准
- USB Type-C 修订版 1.3
- CC逻辑,V 康涅狄格州 源头与排放
- USB 电缆极性检测( 波兰 )
- 符合 USB BC1.2 的 CDP/SDP 模式
- 自动 DCP 模式(仅限 TPS25833-Q1)
- DCP短路模式及YD/T 1591-2009
- 2.7 V 分频器 3 模式
- 1.2 V模式
- USB Type-C 修订版 1.3
- 针对 USB 电源和通信进行了优化
- 用户可编程的 USB 电流限制
- 电缆电压下降补偿高达 1.5 V
- DP 和 DM 上的高带宽数据开关(仅限 TPS25832-Q1)
- 用于智能热管理的 NTC 输入(仅限 TPS25833-Q1)
- 集成保护
- DP_IN 和 DM_IN 短路至 V 公共汽车 保护
- DP_IN、DM_IN、CCx 符合 IEC 61000-4-2 标准
- ±8千伏接触和 ±15千伏空气放电
- 故障标志报告
- 带可湿性侧翼的 32 引脚 QFN 封装
TPS25833-Q1 的说明
TPS2583x-Q1 是一款 USB Type-C 和 BC1.2 充电端口控制器,内置同步 DC/DC 转换器。借助电缆压降补偿,V 公共汽车 无论负载电流如何,电压都保持恒定,确保连接的便携式设备以最佳电流和电压充电。
TPS25832-Q1 包括用于 DP 和 DM 直通的高带宽模拟开关,而 TPS25833-Q1 包括热敏电阻输入引脚和热警告标志,用于用户可编程热过载保护。
同步降压调节器采用电流模式控制,并采用内部补偿,以简化设计。RT 引脚上的电阻可将开关频率设置在 300 kHz 至 2.2 MHz 之间。工作频率低于 400 kHz 可提高系统效率。工作频率高于 2.1 MHz 可避开 AM 无线电频段,并允许使用更小的电感。
TPS2583x-Q1 集成了标准 USB Type-C 端口控制器功能,包括用于 3A 和 1.5A 电流通告的配置通道 (CC) 逻辑。电池充电 (Rev. 1.2) 集成功能可为使用 USB 数据线信号确定 USB 端口电流供应能力的非 Type-C 型传统 USB 设备提供所需的电气特征。
内置精密电流检测放大器,用于用户可编程的电缆压降补偿和电流限值调节。电缆补偿功能可使降压调节器的输出电压随负载电流线性变化,从而抵消汽车电缆中导线电阻引起的电压降,从而帮助便携式设备在重负载下以最佳电流和电压充电。V 公共汽车 无论负载电流如何,在连接的便携式设备上测量的电压都保持大致恒定,从而使便携式设备的电池充电器能够最佳地工作。
USB 规范要求对 USB 充电端口进行电流限制,但也为系统设计人员提供了合理的灵活性,可以根据系统需求选择过流保护级别。TPS2583x-Q1 采用新颖的双阈值电流限制电路,允许系统设计人员编程设置降压稳压器的平均电流限制保护,或者选择使用 CSN/OUT 和 BUS 引脚之间的外部 NMOS 进行电流限制。NFET 实现使 TPS2583x-Q1 降压稳压器能够在 USB 端口发生过流故障时为其他负载提供 5 V 输出。
TPS25832-Q1 包含用于 DP 和 DM 直通的高带宽模拟开关。TPS25833-Q1 包含热敏电阻输入引脚和热警告标志,用于用户可编程的热过载保护。
集成保护功能包括逐周期电流限制、断续短路保护、欠压锁定、V 公共汽车 过压和过流、CC过压和过流、数据线(D x )短路至V 公共汽车 以及芯片过热保护。
