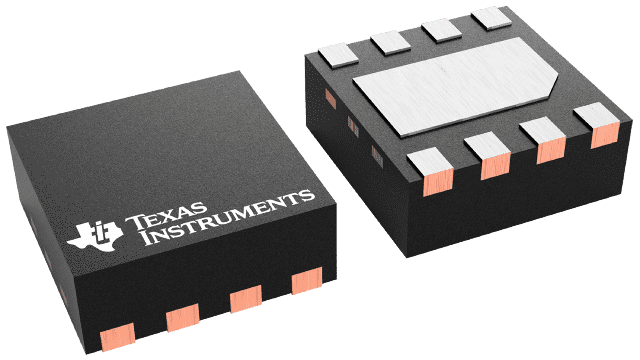

TPS259535DSGR

• 宽输入电压范围：2.7 V 至 18 V
  • 20 V 绝对最大值
  • TPS2595x5 版本为 3 V 至 18 V
• 低导通电阻：R 在  = 34 mΩ（典型值）
• 快速过压保护钳位（3.8V、5.7V 和 13.7V 选项），响应时间为 5µs（典型值）
• TPS2595x0、TPS2595x1、TPS2595x5：具有可调节欠压锁定 (UVLO) 的高电平有效使能输入
• TPS2595x3：具有可调节过压闭锁 (OVLO) 的低电平有效使能输入
• 具有负载电流监控输出 (ILM) 的可调电流限制
  • 电流范围：0.5A 至 4A
  • 电流限制精度： ±7.5%
• 可调输出斜率控制 (dVdt)
• 过温保护 (OTP)
• 故障指示引脚（ 外语教学法  )
• UL 2367 认证 – 文件编号 E169910
  • R 工业光魔  >= 487 Ω（最大 4.42 A）
• IEC 62368-1认证
• 单点故障测试期间安全（IEC 62368-1）
  • ILM 引脚开路/短路检测

TPS2595xx 系列电子保险丝（集成 FET 热插拔器件）是一款高度集成的电路保护和电源管理解决方案，采用小型封装。这些器件仅需极少的外部元件即可提供多种保护模式，并能有效防御过载、短路、电压浪涌和过大浪涌电流。

输出电流限值可通过单个外部电阻设置。此外，还可以通过测量限流电阻上的压降来精确测量输出负载电流。对于具有特殊浪涌电流要求的应用，可以使用单个外部电容设置输出压摆率。过压事件可由内部钳位电路快速限制在安全的固定最大值，无需任何外部元件。TPS259573 型号提供用户自定义过压截止阈值的设置选项。

通过将 OUT 引脚连接到 QOD 引脚，可以在 TPS2595x5 变体中实现快速输出放电功能。

该器件的工作温度范围为-40 °C至+125 °C.
