TRF7960ARHBT

• 完全集成的协议处理，支持 ISO/IEC 15693、ISO/IEC 18000-3、ISO/IEC 14443A、ISO/IEC 14443B、NFC 论坛设备类型 2 至 5 和 FeliCa ™
• 输入电压范围：2.7 VDC 至 5.5 VDC
• 可编程输出功率：
  +20 dBm（100 mW）或+23 dBm（200 mW）
• 可编程 I/O 电压电平：
  1.8 VDC 至 5.5 VDC
• 可编程系统时钟频率输出（RF、RF/2、RF/4）
• 可编程调制深度
• 具有 RSSI 的双接收器架构，可消除“读取空洞”和相邻读取器系统或环境带内噪声检测
• 可编程功率模式，适用于超低功耗系统设计（断电
• 并行或SPI接口
• 用于微控制器供电的集成电压调节器
• 温度范围：-40 °C至110 °碳

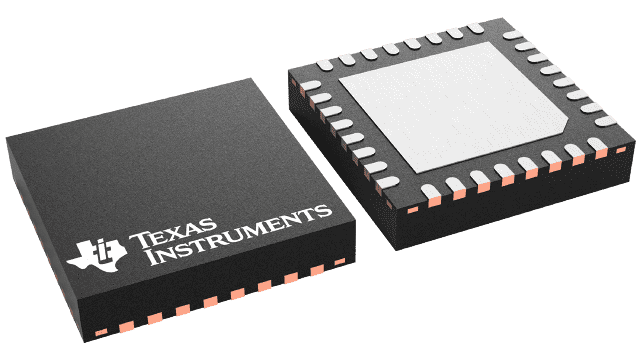

• 32 引脚 QFN 封装（5 毫米 ×5毫米）（RHB）

TRF7960A 器件是一款集成模拟前端 (AFE) 和多协议数据成帧器件，适用于支持 ISO/IEC 14443 A 和 B、Sony FeliCa 和 ISO/IEC 15693 的 13.56MHz RFID 读写器系统。内置编程选项使其适用于近距离和邻近识别系统的各种应用。

通过在控制寄存器中选择所需的协议来配置读取器。直接访问所有控制寄存器可根据需要微调各种读取器参数。

TRF7960A 器件支持高达 848 kbps 的数据速率，并可执行板载 ISO 协议的所有成帧和同步任务。该器件还支持 NFC Forum 标签类型 1、2、3、4 和 5 的读写模式。NFC Forum 标签类型 2、3、4 和 5 通过直接模式 2 中使用的内置协议解码器进行支持。NFC Forum 标签类型 1 需要使用直接模式 0。其他标准和自定义协议也可以通过使用直接模式 0 来实现。直接模式 0 允许用户完全控制 AFE，并访问原始副载波数据或未成帧但已采用 ISO 格式的数据以及相关的（提取的）时钟信号。

接收器系统采用双输入接收器架构，以最大程度地提高通信稳健性。接收器还包含各种自动和手动增益控制选项。来自应答器、环境源或内部电平的接收信号强度可在 RSSI 寄存器中获取。

MCU 和 TRF7960A 读取器之间的通信可使用 SPI 或并行接口。使用内置硬件编码器和解码器时，发送和接收功能使用 12 字节 FIFO 寄存器。对于直接发送或接收功能，可以绕过编码器或解码器，以便 MCU 实时处理数据。

TRF7960A 器件支持 MCU I/O 接口的 2.7 V 至 5.5 V 的宽电源电压范围和 1.8 V 至 5.5 V 的数据通信电平。

当使用 5 V 电源时，发射器具有可选的输出功率水平 100 mW（+20 dBm）或 200 mW（+23 dBm），相当于 50 Ω 负载，并支持具有可选调制深度的 OOK 和 ASK 调制。

内置可编程辅助电压调节器可提供高达 20 mA 的电流，为读取器系统内的 MCU 和其他外部电路供电。

要评估 TRF79xx 产品系列中的最新产品 – TRF7970A 和 TRF7964A – 请参阅 NFC 收发器增强包。
