TS3USB3000MRSER

• 五 抄送  范围：2.3 V 至 4.8 V
• 移动高清链接 (MHL) 开关：
  • 带宽（-3 dB）：6.1 GHz
  • R 在  （典型值）：5.7 Ω
  • 碳 在  （典型值）：1.6 pF
• USB开关：
  • 带宽（-3 dB）：6.1 GHz
  • R 在  （典型值）：4.6 Ω
  • 碳 在  （典型值）：1.4 pF
• 电流消耗：30 µA（典型值）
• 特殊功能：
  • 我 离开  保护功能可防止断电状态下的电流泄漏 (V 抄送  和 V 公共汽车  = 0伏）
  • 1.8V 兼容控制输入（SEL、  原厂配件 )
  • 所有 I/O 引脚的过压耐受度 (OVT) 高达 5.5 V，无需外部元件
  • 9V 短路时的过压保护
    D+/-引脚
• ESD性能：
  • 3.5 kV 人体模型（A114B，II 类）
  • 1kV带电设备模型（C101）

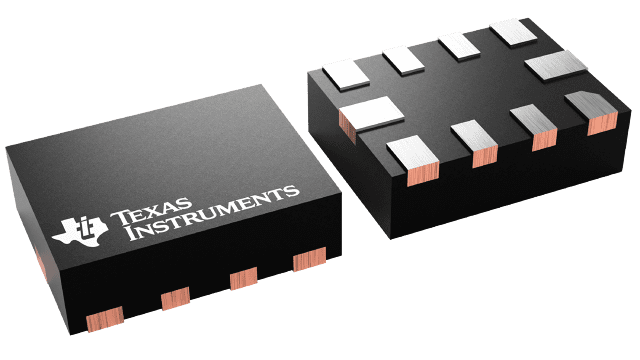

• 10 引脚 UQFN 封装
  （1.5毫米 ×2毫米、0.5毫米间距）

TS3USB3000 器件是一款双刀双掷 (DPDT) 多路复用器，在同一封装内集成一个高速移动高清链路 (MHL) 开关和一个 USB 2.0 高速 (480 Mbps) 开关。这些配置允许系统设计人员使用通用 USB 或 Micro-USB 连接器来传输 MHL 视频信号和 USB 数据。

TS3USB3000 具有 V 抄送  电压范围为 2.3 V 至 4.8 V，并支持过压耐受 (OVT) 功能，使 I/O 引脚能够承受过压条件（最高 5.5 V）。断电保护功能会在断电时强制所有 I/O 引脚处于高阻抗模式，从而实现信号线路的完全隔离，且不会产生过大的漏电流。TS3USB3000 的部分引脚兼容 1.8 V 控制电压，因此可以直接与移动处理器的通用 I/O (GPIO) 接口连接。

TS3USB3000 采用小型 10 引脚 UQFN 封装，尺寸仅为 1.5 毫米 ×尺寸为 2 毫米，这使其成为移动应用的理想选择。
